Design bine conceput
În funcție de varianta de putere, TRIGON® L PLUS este echipată cu unul sau două schimbătoare de căldură. În variantele cu două schimbătoare de căldură, acestea pot funcționa independent unul față de celălalt.
TRIGON® L PLUS
Centrală în condensație pe gaz cu montaj pe pardoseală
Putere: 60 kW până la 200 kW
Putere: 60 kW până la 200 kW
TRIGON® L PLUS este o centrală în condensație pe gaz pentru sisteme de încălzire comerciale, disponibilă în diferite variante de putere și configurații în cascadă. Gama include modele cu unul sau două schimbătoare de căldură, precum și o variantă pregătită pentru funcționarea cu până la 20% hidrogen.
Caracteristici principale pe scurt
Tehnologie HEX3 și schimbător de căldură din oțel inoxidabil
Schimbătorul de căldură din oțel inoxidabil cu tehnologie HEX3 facilitează transferul controlat al căldurii. Trei zone de combustie special concepute contribuie, de asemenea, la limitarea formării NOx și CO.²
Sistem de rezervă integrat
Două schimbătoare de căldură care funcționează independent unul față de celălalt formează un sistem de cascadă integrat. Cu un raport de modulare de până la 1:10, centrala își poate adapta flexibil puterea la necesarul sistemului de încălzire.
Plug & Play
Componentele principale integrate și piesele esențiale accesibile din partea frontală facilitează instalarea, punerea în funcțiune și întreținerea. Panoul de control poziționat în partea superioară simplifică suplimentar operarea.
Soluții de putere și cascadă
Configurată în serie sau spate în spate, TRIGON® L PLUS poate atinge o putere totală de până la 1,6 MW în configurație de cascadă.¹ Componentele integrate ale circuitului primar de încălzire facilitează instalarea și, în funcție de configurația sistemului și condițiile tehnice existente, simplifică integrarea în sistemele de încălzire existente.
Izolație optimizată
Carcasa centralei, izolată complet cu polipropilenă, contribuie la reducerea pierderilor de căldură și limitează transmiterea zgomotului către exterior.³
Control conectat
TRIGON® L PLUS poate fi integrată într-un sistem de automatizare a clădirii prin interfețe adecvate. Funcțiile de control disponibile depind de protocolul de comunicare, sistemul de management al clădirii utilizat și configurația sistemului.⁴
Pregătită pentru hidrogen
Centrala în condensație pe gaz este proiectată pentru amestecuri de gaze care conțin până la 20% hidrogen.

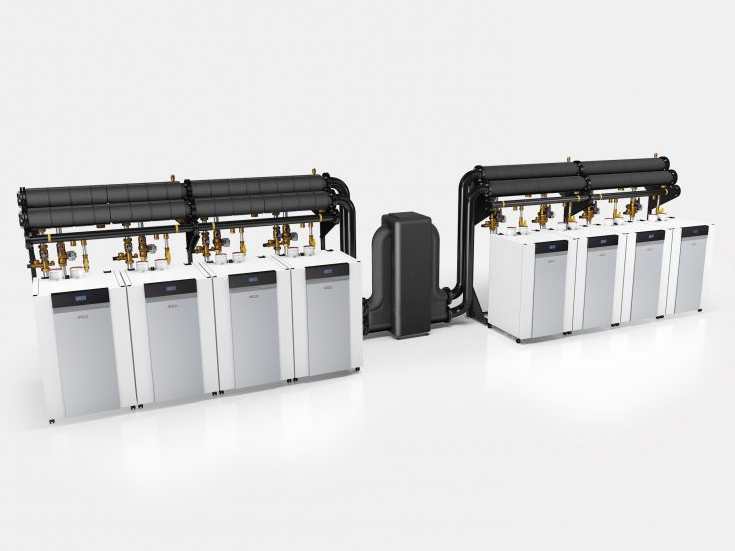

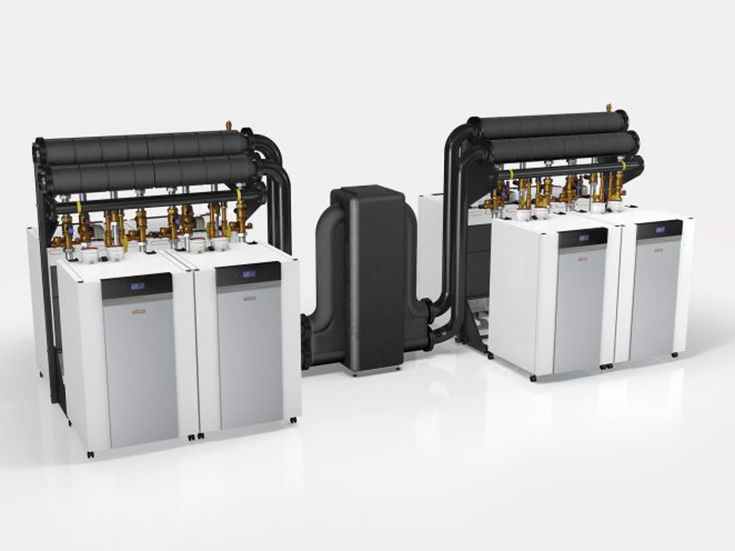

¹ Configurație în cascadă pentru 1,6 MW: 8 centrale într-o cascadă DUO în serie sau 4+4 centrale într-o cascadă DUO spate în spate. Dimensiuni maxime: 7.480 × 1.800 × 1.880 mm sau 4.690 × 1.800 × 1.880 mm (L × Î × A). Designul necesită o configurație adecvată a centralei și o planificare hidraulică corespunzătoare.
² Specificații pentru TRIGON® L PLUS 60: eficiență energetică sezonieră pentru încălzirea spațiului ηs de 93%. Emisiile de NOx: 21,7 mg/kWh conform EN 15502, pe baza valorii calorifice superioare (GCV), clasa NOx 6. Răcirea rapidă a gazelor de ardere sub 1.000 °C în zona 1 contribuie la limitarea formării NOx. Cel mai lung timp posibil de menținere a temperaturii peste 600 °C în zona 2 favorizează o combustie cât mai completă și contribuie la limitarea formării CO.
³ Nivelul de putere acustică al TRIGON® L PLUS 60 = 62 dB(A), măsurat la interior conform EN 12102.
⁴ Înainte de integrare, protocolul de comunicare suportat, interfața necesară și funcțiile de control disponibile pentru sistemul specific de management al clădirii trebuie verificate tehnic.
Pregătit pentru funcționare plug & play
TRIGON® L PLUS dispune de pompe integrate. Acest lucru elimină necesitatea instalării separate a pompelor și a componentelor suplimentare asociate. În plus, centrala este livrată cu o supapă de sens și un manager de cascadă deja montate, fiind pregătită pentru funcționare plug & play.
Deoarece componentele esențiale, precum pompa și supapele de sens, sunt montate în interiorul centralei, acestea sunt deja integrate din fabrică și nu necesită instalare separată. Noul sistem de control pentru TRIGON® L PLUS, împreună cu accesoriile disponibile, completează echipamentul pentru diferite configurații ale sistemului și facilitează instalarea și punerea în funcțiune. În soluția noastră modulară, centralele individuale sunt deja echipate cu un separator hidraulic sau un schimbător de căldură cu plăci.
Tehnologia HEX3 pentru control precis al combustiei
Tehnologia HEX3 combină o eficiență energetică sezonieră ridicată pentru încălzirea spațiilor cu emisii reduse de NOx și, prin controlul precis al combustiei, contribuie la limitarea formării de CO.
Zone de combustie optimizate
Prin controlul unor zone specifice cu cerințe diferite, căldura conținută în gazele de ardere este transferată treptat către sistemul de încălzire. În zona 1, gazele de ardere sunt răcite rapid la temperaturi sub 1.000 °C datorită timpului redus de retenție. Acest control precis al temperaturii contribuie la limitarea formării de NOx.
În zona 2, designul crește rezistența la curgere, astfel încât gazele de ardere să fie menținute peste 600 °C cât mai mult timp posibil. Acest lucru favorizează o combustie cât mai completă și limitează formarea monoxidului de carbon. Condensarea și transferul energiei rămase din gazele de ardere au loc la aproximativ 56 °C în zona 3.
Reducerea controlată a pierderilor de căldură și a zgomotului
Izolarea completă a carcasei cu polipropilenă expandată contribuie la reducerea pierderilor de căldură prin carcasă. În același timp, izolația limitează transmiterea zgomotului către exterior.⁵ Specificații pentru TRIGON® L PLUS 60: eficiență energetică sezonieră pentru încălzirea spațiilor ηs de 93% și clasa de eficiență energetică A (interval A+++ până la D), în conformitate cu Regulamentul (UE) nr. 811/2013. Emisii NOx: 21,7 mg/kWh conform EN 15502, pe baza puterii calorifice superioare (GCV), clasa NOx 6. Pentru a limita formarea CO, gazele de ardere sunt menținute la o temperatură de peste 600 °C cât mai mult timp posibil în Zona 2.
⁶ Pentru TRIGON® L PLUS 60, emisiile NOx sunt de 21,7 mg/kWh conform EN 15502, pe baza puterii calorifice superioare (GCV).
Control, reglare și integrarea sistemului
TRIGON® L PLUS este compatibilă cu diverse module de comunicație pentru conectarea la sisteme de management al clădirii precum MODBUS, KNX, LON și BACnet. Acest lucru oferă multiple opțiuni pentru integrarea și monitorizarea centralei.
Sistem de control nou dezvoltat
Placa electronică nou dezvoltată, cu logică master-slave, împreună cu managerul de cascadă, permite controlul ambelor schimbătoare de căldură în funcție de necesar.
Sistem nou de control și operare prin ecran tactil
Noul sistem de control a fost complet reproiectat și include operare prin ecran tactil. Panoul de control oferă, de asemenea, funcții suplimentare, inclusiv simulări pentru testare și instruire.
Componente din oțel inoxidabil rezistente la coroziune
În timpul procesului de condensare, componentele acide ale condensului, precum acidul sulfuric și acidul azotic, pot afecta suprafața materialelor nepotrivite pentru schimbătoarele de căldură. Acest lucru duce la deteriorarea stratului de oxid al materialului și, implicit, la coroziune progresivă, care poate afecta transferul de căldură. În condițiile de condens specificate pentru centrală, oțelul inoxidabil prezintă o rezistență mai mare la coroziune decât aliajul de aluminiu testat⁷. Din acest motiv, componentele circuitului de ardere ale TRIGON® L PLUS care intră în contact cu gazele de ardere și condensul sunt fabricate din oțel inoxidabil.
Două schimbătoare de căldură pentru redundanță integrată
Cu o gamă de puteri de la 60 kW la 200 kW pentru o singură centrală și până la 1,6 MW în configurație în cascadă, sistemul oferă o gamă largă de aplicații în sectorul comercial. Acest lucru se datorează redundanței interne: două schimbătoare de căldură, dispuse compact în interiorul centralei, pot funcționa independent unul de celălalt.
⁷ Vă rugăm să furnizați detalii privind materialele comparate, condițiile de testare, metoda de testare, rezultatele, sursa datelor și anul de referință.
Mentenanță și accesibilitate
TRIGON® L PLUS a fost proiectată ținând cont de cerințele de mentenanță și service. Dispunerea componentelor și accesibilitatea unității facilitează instalarea, mentenanța și operarea.
Designul tehnic al TRIGON® L PLUS ține cont și de cerințele de mentenanță și service. Carcasa complet detașabilă permite accesul la componente din partea frontală a unității.
HMI-ul este amplasat în partea superioară a unității – indiferent dacă centrala este utilizată ca unitate independentă sau într-o configurație în cascadă. Acest lucru permite instalarea, mentenanța și operarea din partea frontală.
De ce ELCO?
Gata să te ajutăm ori de câte ori ai nevoie
Pentru noi, un serviciu de calitate este un standard: suntem alături de tine 365 de zile pe an, non-stop. Cu aproximativ 300 de specialiști de service în Germania, ne asigurăm că primești suportul potrivit în caz de urgență.¹
DESCOPERĂ SERVICIILE NOASTRE
Soluțiile de încălzire ELCO în utilizare practică
Descoperă proiecte și aplicații reale pentru sistemele de încălzire ELCO. Studiile noastre de caz ilustrează modul în care produsele noastre sunt utilizate în practică într-o varietate de tipuri de clădiri – de la renovarea proprietăților existente până la construcții noi. Află detalii tehnice, informații despre procesul de instalare și despre modul în care sistemele sunt implementate la fața locului.
Către studiile noastre de caz
Hidrogen pentru încălzire
Hidrogenul este considerat un purtător de energie care poate juca, de asemenea, un rol în furnizarea de căldură. Dar ce este hidrogenul, cum este produs și ce rol poate avea acesta în furnizarea de căldură?
TRIGON® L PLUS este deja certificat pentru funcționare cu până la 20% hidrogen și biometan.
Mai multe despre hidrogen⁸ Disponibilitatea și timpii de răspuns depind de zona de service și de condițiile contractului.
Date tehnice
| TRIGON L PLUS | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
|---|---|---|---|---|---|---|---|
| Performanță min. - max. 40/30°C [kW] | 16.0 - 63.0 | 16.0 - 72.0 | 20.0 - 99.0 | 16.0 - 122.0 | 16.0 - 142.0 | 16.0 - 171.0 | 20.0 - 197.0 |
| Clasa de eficiență energetică* Încălzire cameră | A / A+ | A / A+ | - | - | - | - | - |
| Nivelul de putere a sunetului [dB(A)] | 62 | 65 | 60 | 67 | 70 | 67 | 63 |

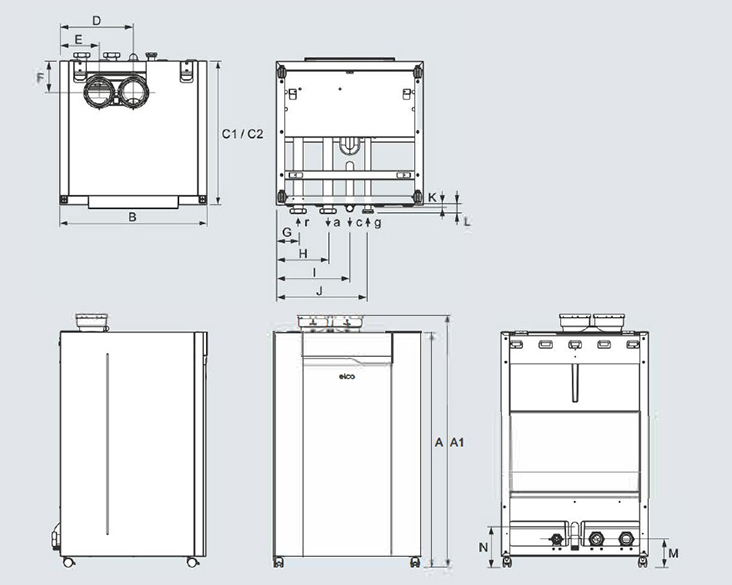

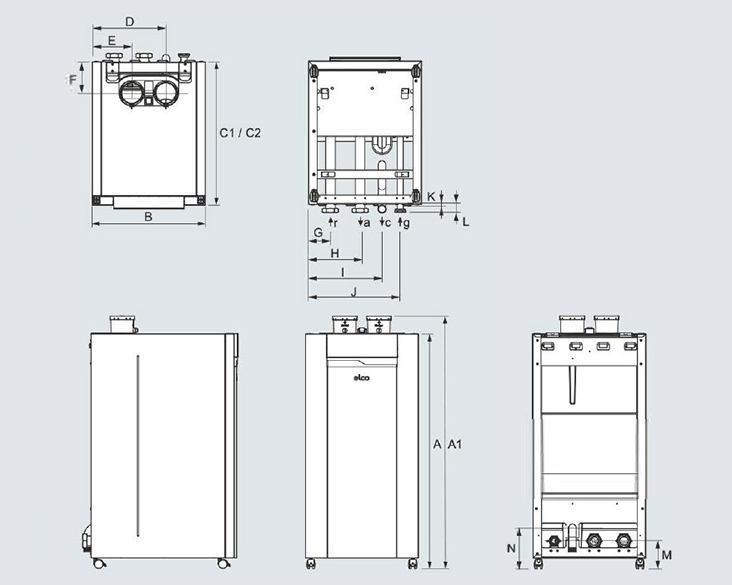

| Dimensiuni H x L x A [mm] | 1100 x 530 x 595 | 1100 x 530 x 595 | 1100 x 530 x 675 | 1100 x 690 x 595 | 1100 x 690 x 595 | 1100 x 690 x 675 | 1100 x 690 x 675 |
| Greutate [kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Clasa de eficiență energetică: Încălzire spațiu: Produs/Sistem în conformitate cu Regulamentul UE 811/2013
Interval etichetă produs: A+++ până la D
Interval etichetă sistem: A+++ până la G
Schimbător de căldură simplu
Schimbător de căldură dublu
THISION® L PLUS și TRIGON® L PLUS sunt disponibile fiecare în șapte modele, cu puteri cuprinse între 60 și 1.600 kW. O varietate de configurații și dimensiuni permite alegerea soluției potrivite pentru cerințele spațiale și tehnice ale instalației respective.
Instalare

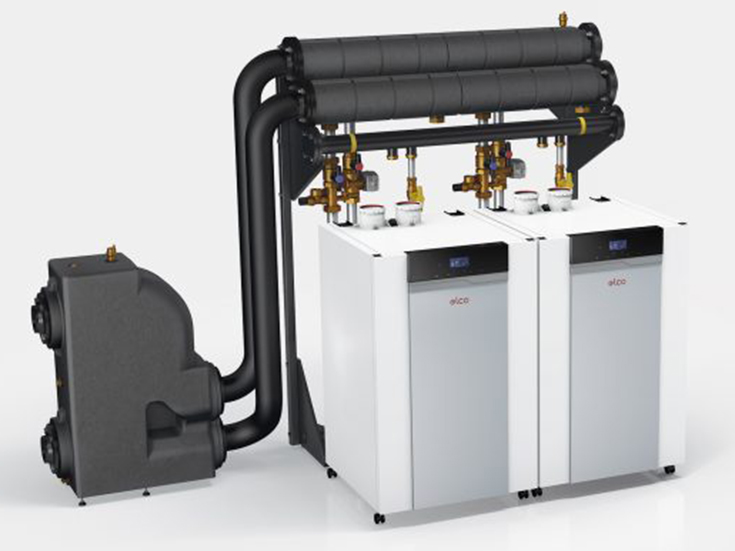

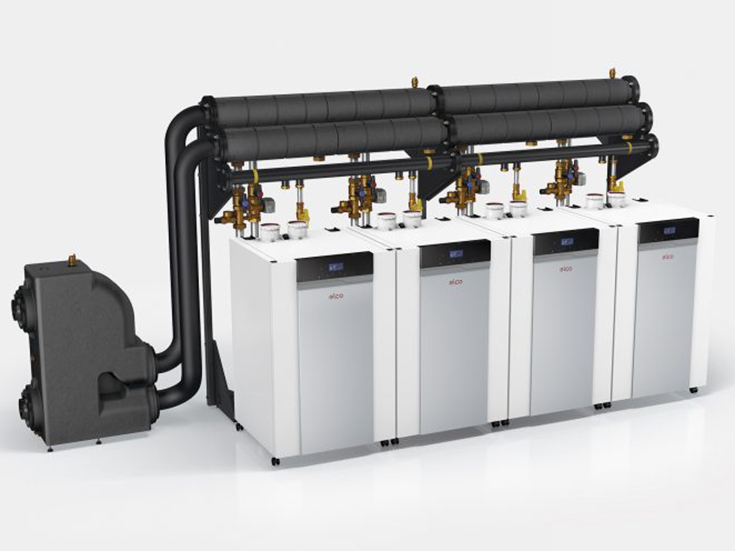

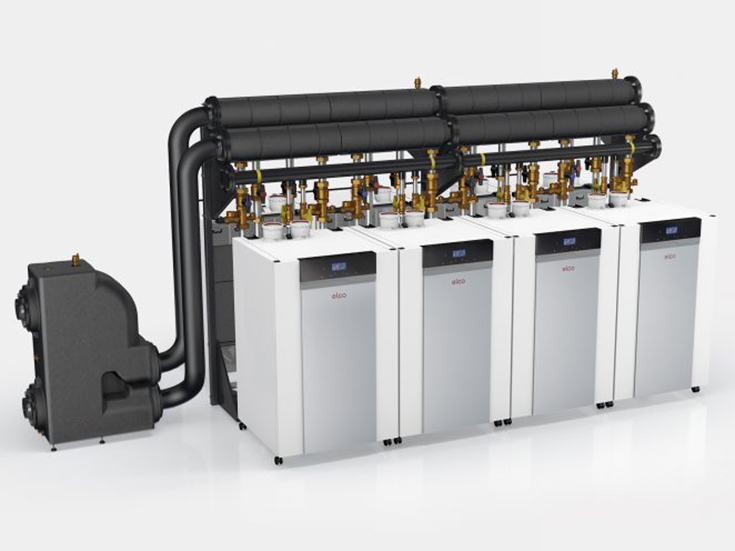

TRIGON® L PLUS este disponibil în configurații în linie sau spate în spate, cu până la opt centrale și oferă puteri termice de până la 1,6 MW. Soluțiile de instalare și configurare în cascadă includ componente integrate pentru circuitul primar de încălzire și pot fi utilizate în funcție de configurația specifică a sistemului. Împreună cu THISION® L PLUS, această centrală în condensație pe gaz este disponibilă și în variantă cu montaj pe perete.
Conducte de evacuare
ELCO oferă o gamă variată de conducte de evacuare a gazelor arse și componente pentru sisteme de încălzire. Conductele de evacuare sunt disponibile în variante rigide sau flexibile. Sistemele sunt furnizate din plastic și metal. În funcție de structura existentă a clădirii și specificațiile tehnice, instalarea poate fi posibilă fără renovarea completă a coșului de fum (compatibilitatea, cerințele de instalare și necesitatea renovării trebuie evaluate la fața locului).
Boilere de acumulare
ELCO oferă o gamă variată de rezervoare de acumulare pentru prepararea apei calde menajere, adaptate diferitelor configurații de sistem. Diversitatea modelelor și a capacităților de stocare permite alegerea opțiunii potrivite pentru cerințele specifice ale sistemului.
Unități de pompare
Unitățile de pompare, echipate cu pompe de înaltă eficiență pentru DN25 până la DN40, pot fi montate direct pe centrală utilizând kituri speciale de conectare.
Module de extensie și controlere suplimentare
Modulele ClipIn și controlerele de extensie sunt potrivite pentru o gamă largă de aplicații, de exemplu extinderea sistemului pentru includerea unor circuite suplimentare de încălzire, integrarea energiei solare, izolarea sistemului și alte funcții utile.
