Eficiență
TRIGON® XL combină un design al arzătorului cu un schimbător de căldură din oțel inoxidabil pentru a asigura un transfer eficient al căldurii. Eficiența standard ajunge până la 110,4% la 40/30°C.¹

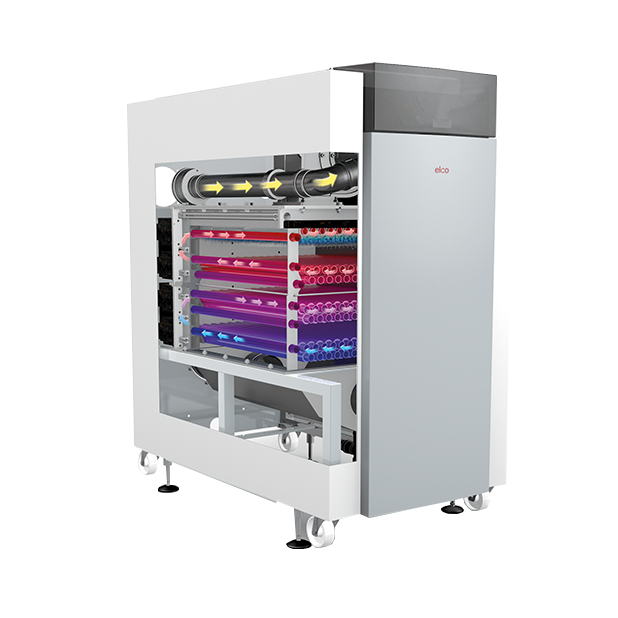

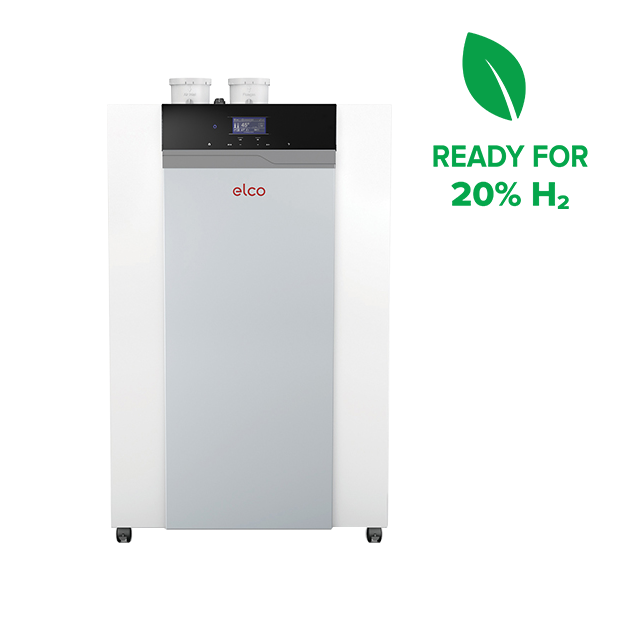

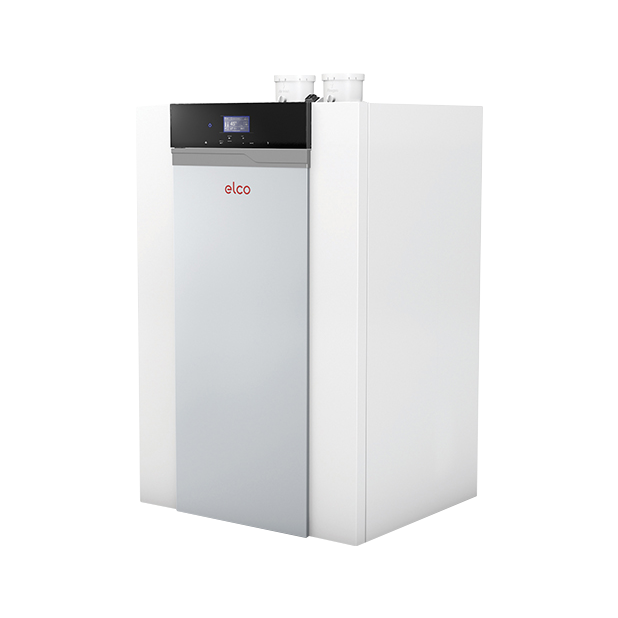

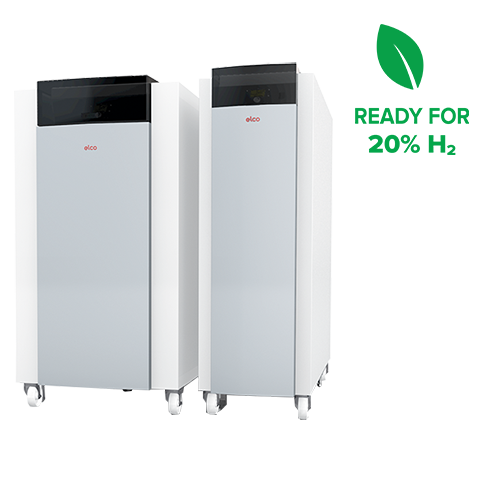

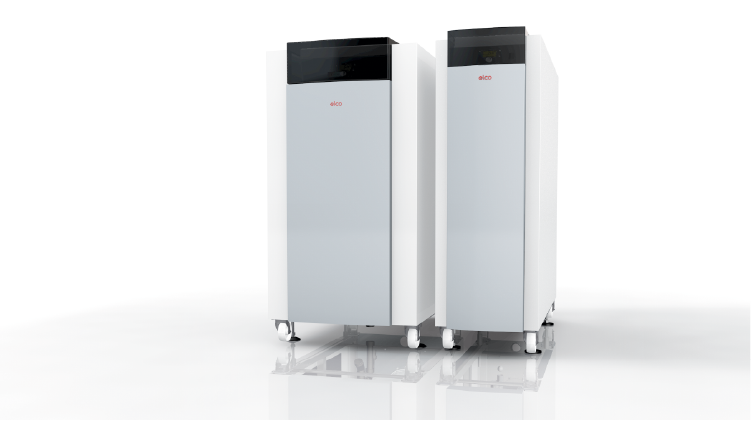

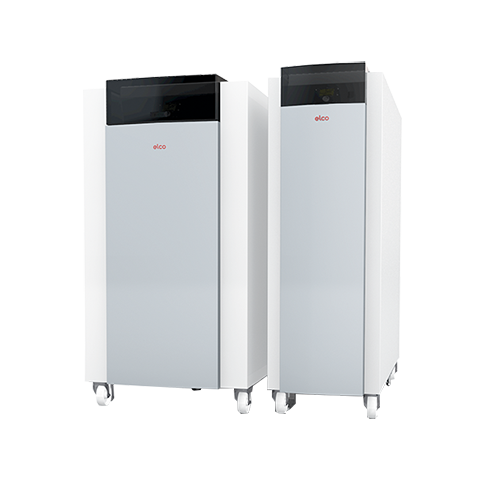

TRIGON® XL
Centrală în condensație pe gaz cu montaj pe pardoseală
Putere: 35 kW până la 570 kW
Putere: 35 kW până la 570 kW
TRIGON® XL combină tehnologia arzătorului cu modulare cu un transfer eficient al căldurii și o eficiență standard de până la 110,4% la 40/30°C.¹ Datorită designului modular și gamei variate de opțiuni de configurare, această centrală în condensație pe gaz poate fi adaptată pentru a răspunde cerințelor variate ale sistemelor de încălzire comerciale.
Caracteristici cheie pe scurt
Transfer eficient al căldurii
Datorită combinației dintre designul arzătorului și schimbătorul de căldură din oțel inoxidabil, TRIGON® XL este conceput pentru un transfer eficient al căldurii. Eficiența standard ajunge până la 110,4% la temperaturi ale sistemului de 40/30°C.¹
Emisii NOx și CO reduse
Arzătorul cu flacără rece răcit cu apă și zonele optimizate de combustie contribuie la o ardere cu emisii reduse. La 80/60°C, emisiile NOx sunt cuprinse între 17 și 40 mg/kWh, în funcție de model și condițiile de funcționare, în timp ce emisiile CO sunt cuprinse între 3 și 18 mg/kWh.²
Integrare flexibilă în sistem
Gama largă de aplicații, împreună cu varietatea soluțiilor de control și a accesoriilor pentru sistem, permite adaptarea TRIGON® XL la cerințele specifice ale diferitelor sisteme comerciale de încălzire. În funcție de designul sistemului, configurația hidraulică și accesoriile utilizate, centrala poate fi integrată într-o varietate de configurații.
Design prietenos pentru instalare
Designul bine conceput al TRIGON® XL facilitează livrarea și instalarea la locul de montaj. Modelele sunt proiectate pentru a putea fi transportate prin uși cu o lățime de 760 mm. Roțile de transport facilitează, de asemenea, manevrarea centralei la locul instalării.
Concept modular inteligent
Toate centralele în condensație pe gaz TRIGON® XL pot fi demontate pentru o instalare facilă la locul montajului. Acest lucru permite instalarea centralei și în clădiri cu acces restricționat.
Pregătită pentru hidrogen
Centrala în condensație pe gaz este proiectată pentru amestecuri de gaze care conțin până la 20% hidrogen.
¹ Eficiență standard la temperaturi ale sistemului de 40/30°C: TRIGON® XL 150, 200, 250, 300, 400 și 500: 110,4%; TRIGON® XL 570: 110,3%.
² Emisii NOx și CO la 80/60°C, atât la puterea maximă, cât și la puterea minimă: NOx: 17–40 mg/kWh; CO: 3–18 mg/kWh, în funcție de model și condițiile de funcționare.
Transferul căldurii și eficiență
TRIGON® XL a fost dezvoltat pentru utilizarea în medii solicitante. Designul arzătorului și schimbătorul de căldură din oțel inoxidabil sunt concepute pentru utilizarea în sisteme de încălzire cu cerințe diverse. Tuburile cu aripioare sudate cu laser și suprafața extinsă a schimbătorului de căldură contribuie la un transfer eficient al căldurii. Designul schimbătorului de căldură permite transferul căldurii de la arzător către apa din sistemul de încălzire.

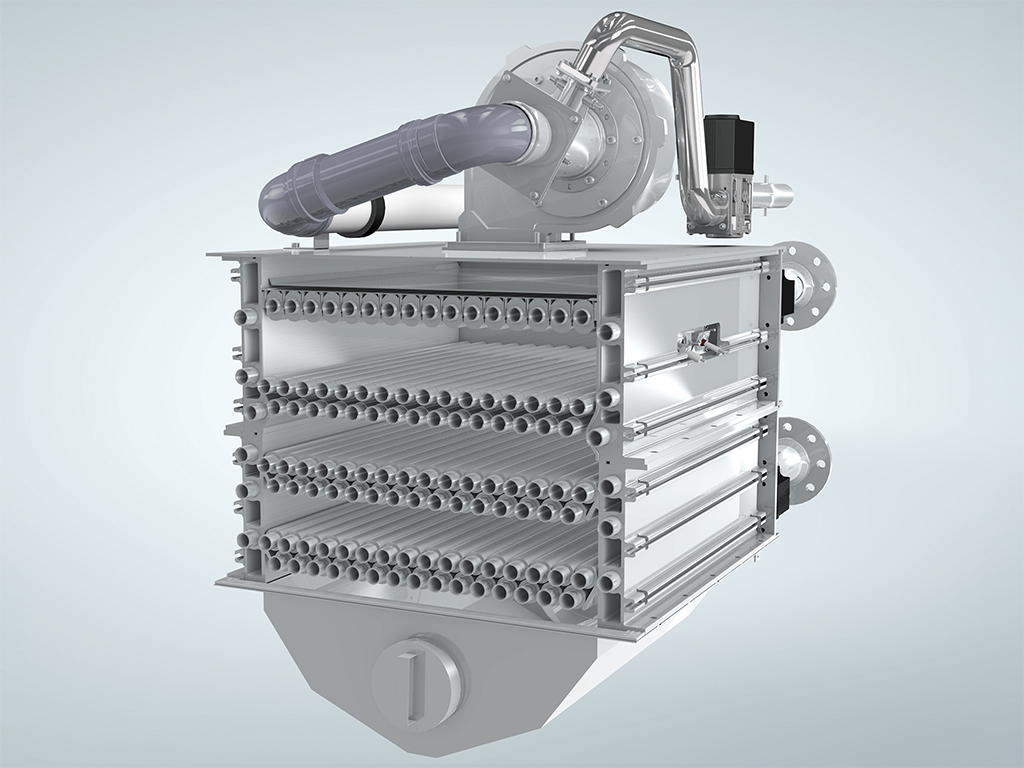

Sistem de arzător cu preamestec
Arzătorul cu flacără rece, răcit cu apă și cu modulare completă, se bazează pe o tehnologie specializată de ardere. Designul acestuia permite ajustarea precisă a puterii arzătorului în funcție de necesarul actual de căldură.
-

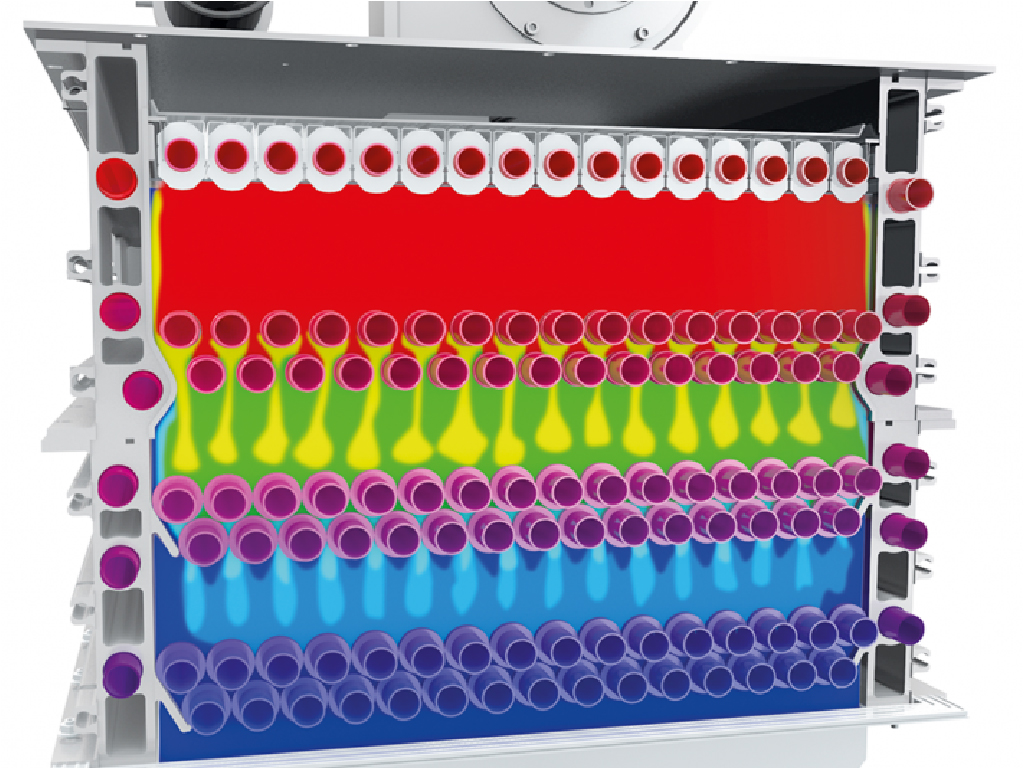

Emisii NOx
Arzătorul cu flacără rece răcit cu apă și zonele optimizate de combustie contribuie la o ardere controlată. La 80/60°C, emisiile NOx declarate – în funcție de model și condițiile de funcționare – sunt cuprinse între 17 și 40 mg/kWh. În aceleași condiții, emisiile CO declarate sunt cuprinse între 3 și 18 mg/kWh.³
-
Încălzire eficientă – control inteligent
Interacțiunea coordonată dintre arzătorul cu preamestec, schimbătorul de căldură și sistemul inteligent de control asigură utilizarea deosebit de eficientă a energiei consumate. Astfel, TRIGON® XL atinge o eficiență standard de până la 110,4%.⁴
-

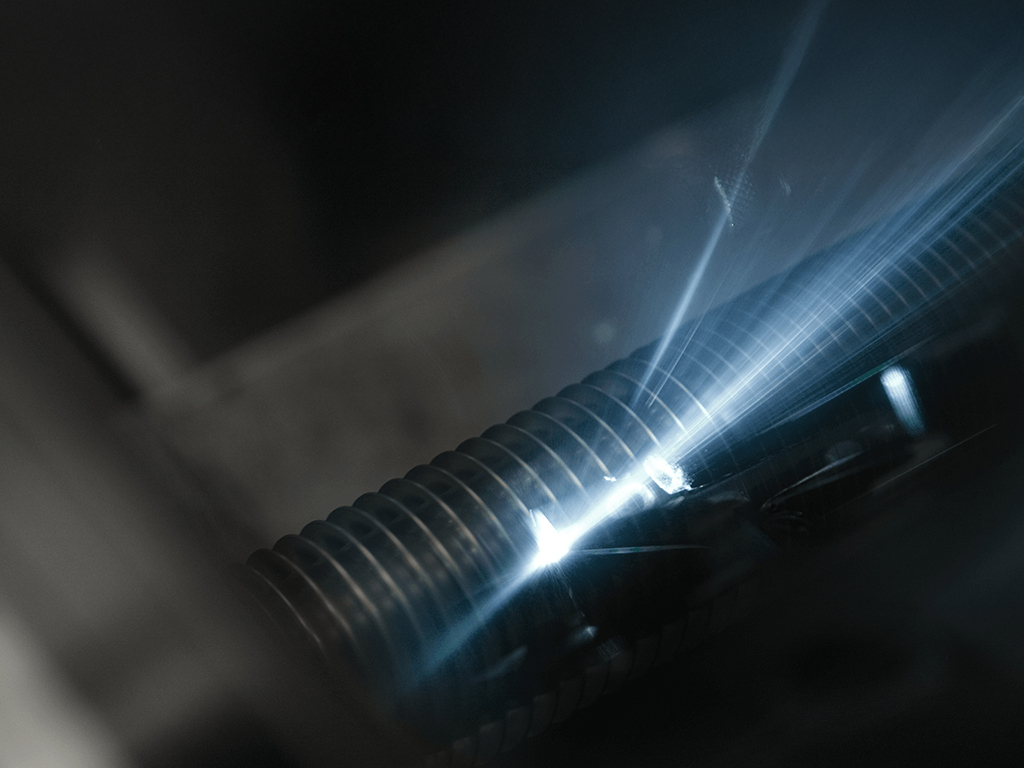

Tub cu aripioare din oțel inoxidabil sudat cu laser
Datorită tehnologiei de sudare cu laser, aripioarele și tubul sunt îmbinate cu precizie. Acest lucru îmbunătățește transferul de căldură al schimbătorului de căldură și contribuie la un transfer uniform al căldurii.

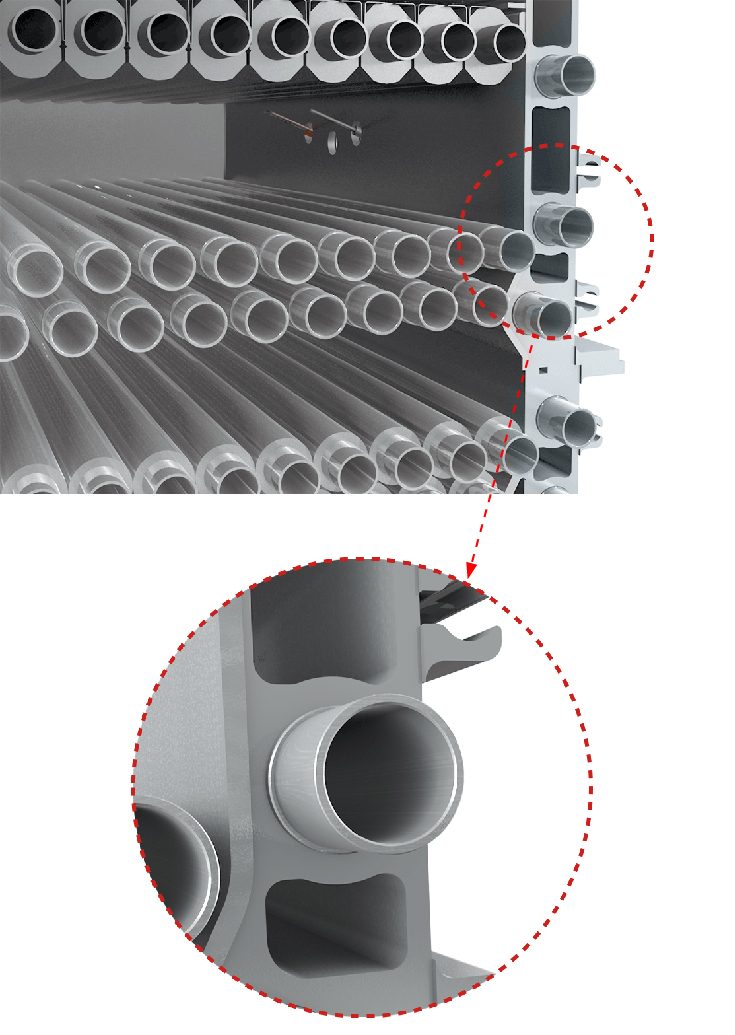

Cameră de ardere răcită cu apă
Procesul de hidroformare asigură fixarea precisă a tuburilor de răcire pe pereții laterali ai camerei de ardere. Acest lucru facilitează transferul controlat al căldurii între camera de ardere și circuitul de răcire.
³ Niveluri NOx la 80/60 °C, la putere maximă/minimă, respectiv: TRIGON® XL 150: 38/19 mg/kWh; 200: 38/19 mg/kWh; 250: 36/18 mg/kWh; 300: 36/18 mg/kWh; 400: 34/17 mg/kWh; 500: 37/18 mg/kWh; 570: 40/19 mg/kWh. Valorile CO la 80/60 °C, la putere maximă/minimă, respectiv: TRIGON® XL 150: 14/3 mg/kWh; 200: 14/3 mg/kWh; 250: 14/5 mg/kWh; 300: 14/5 mg/kWh; 400: 14/8 mg/kWh; 500: 16/5 mg/kWh; 570: 18/10 mg/kWh.
⁴ Eficiență standard la temperaturi ale sistemului de 40/30 °C: TRIGON® XL 150, 200, 250, 300, 400 și 500: 110,4%; TRIGON® XL 570: 110,3%.

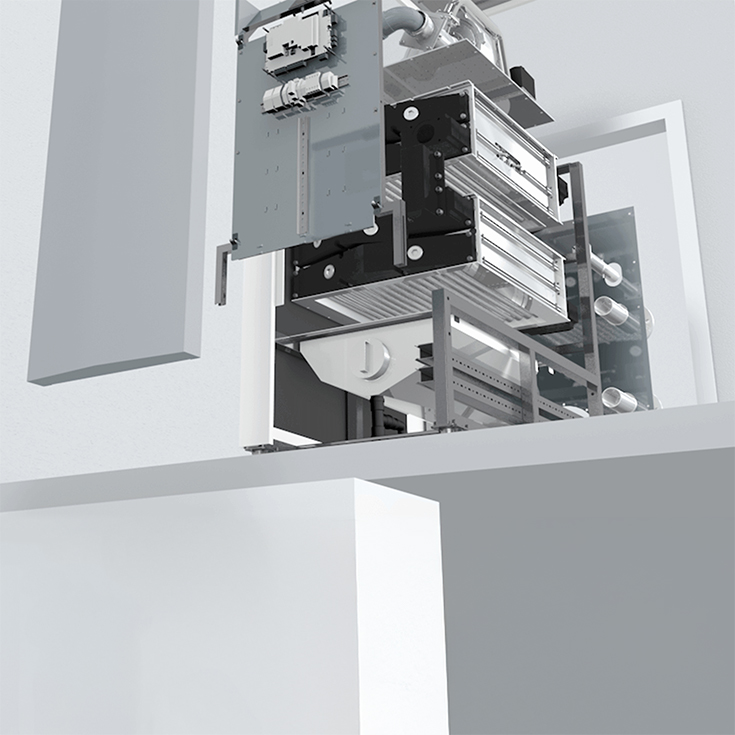

Design modular inteligent
Designul modular al TRIGON® XL permite demontarea centralei pentru transport și instalare la fața locului. Astfel, sistemul este potrivit chiar și pentru clădiri cu căi de acces restricționate. Construcția ușoară permite, de asemenea, instalarea ca centrală termică pe acoperiș, cu condiția respectării cerințelor structurale.

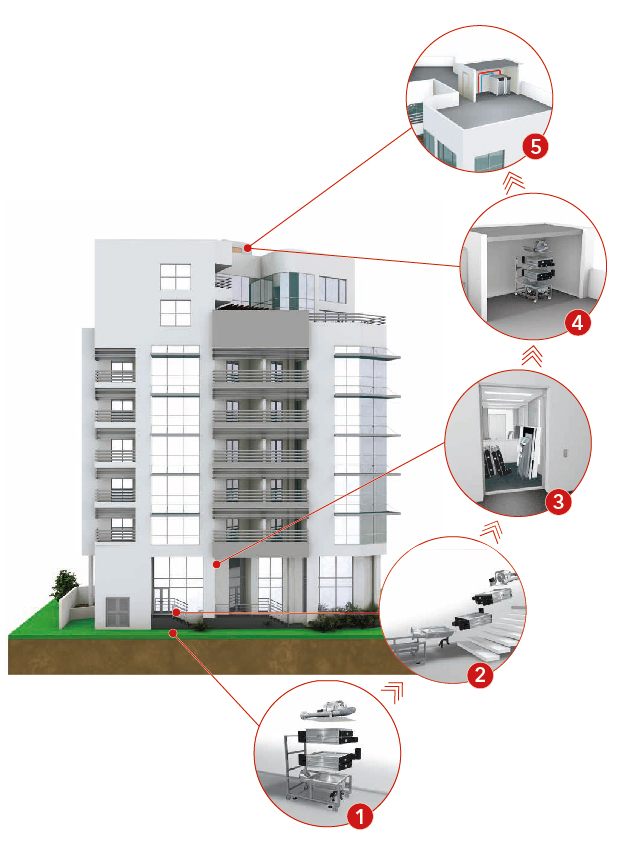

Inteligent și modular
Toate centralele în condensație pe gaz TRIGON® XL pot fi demontate pentru livrarea la locul de instalare. Designul modular facilitează instalarea chiar și în clădiri cu acces restricționat.
1. Demontare în componente individuale la fața locului
2. Instalare în zone cu acces restricționat
3. Poate fi transportată cu ajutorul lifturilor
4. Instalare cu unelte standard
5. Poate fi instalată în zona acoperișului
Datorită designului modular, TRIGON® XL poate fi demontată pentru transport și reasamblată la fața locului. Acest lucru facilitează o instalare eficientă, în funcție de condițiile specifice ale locației de instalare.

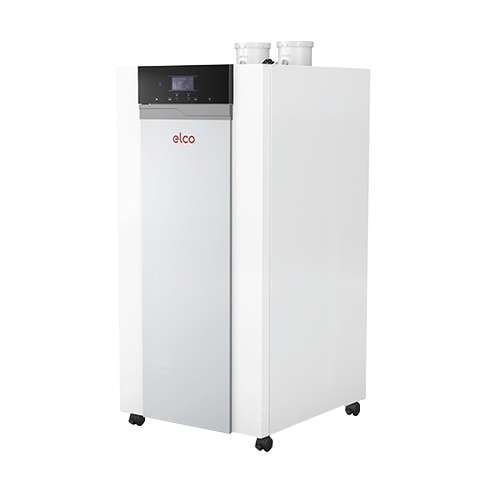

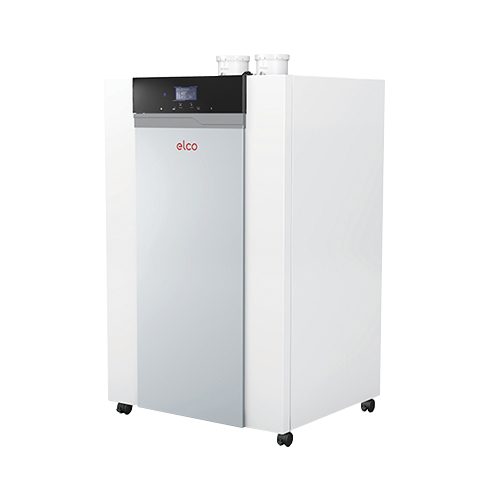

Transport cu ajutorul roților de transport
Centrala în condensație pe gaz este livrată cu roți de transport, care permit deplasarea acesteia la locul de instalare. După poziționare, centrala poate fi nivelată și ridicată de pe roțile de transport prin reglarea picioarelor de susținere.

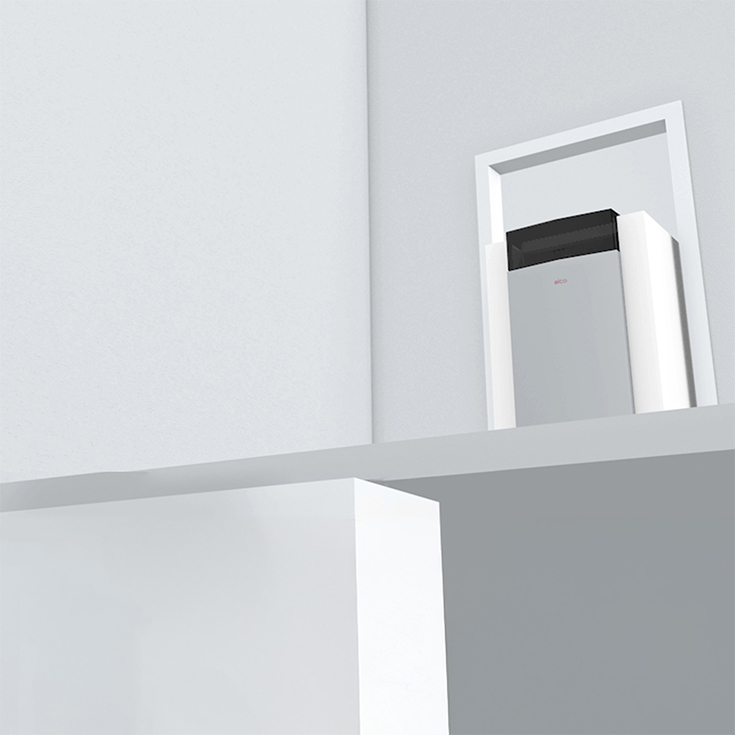

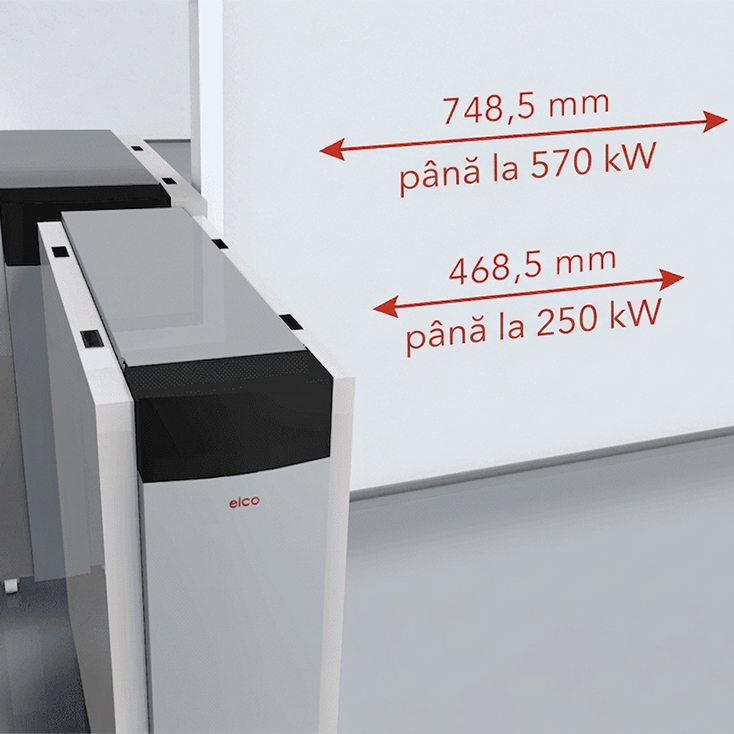

Gama cuprinde 7 modele cu 2 lățimi, proiectate să treacă prin uși standard cu lățimea de 760 mm.

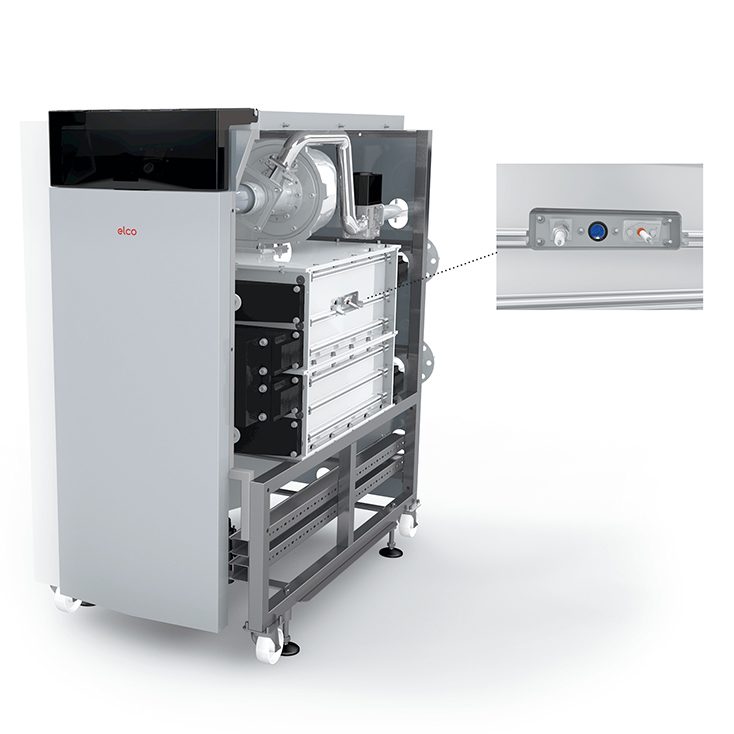

Geamul de inspecție și electrodul de aprindere pot fi montate pe oricare parte a cazanului, permițând o poziționare mai flexibilă pe șantier.

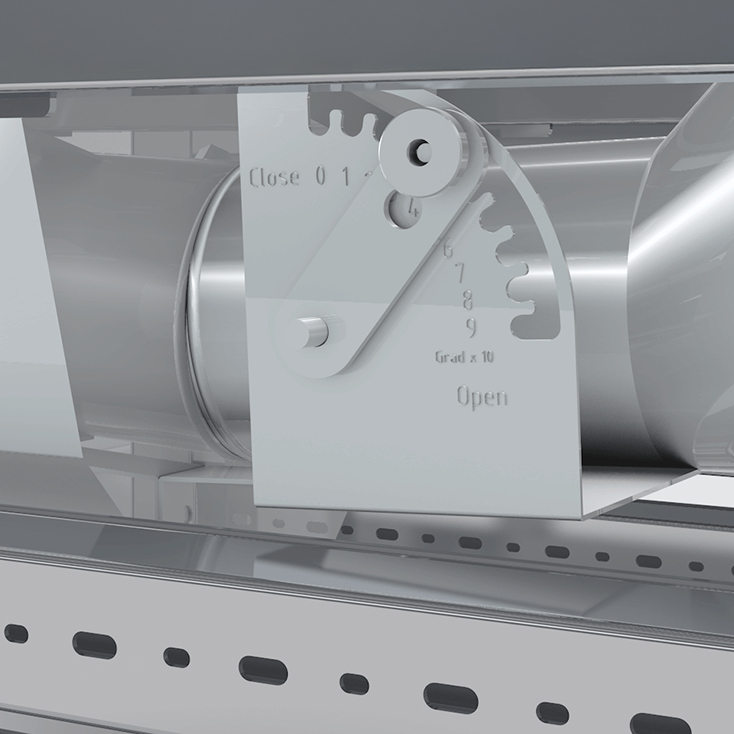

Un amortizor de gaze arse integrat și o conexiune de evacuare posterioară oferă o soluție prietenoasă pentru instalatori.
Integrare flexibilă în sistem
TRIGON® XL este proiectată pentru o presiune maximă a apei de 8 bar și o diferență de temperatură între tur și retur de 30 K. Aceste caracteristici facilitează integrarea sa în diverse sisteme de alimentare, fie ca centrală individuală, fie ca parte a unui sistem în cascadă.

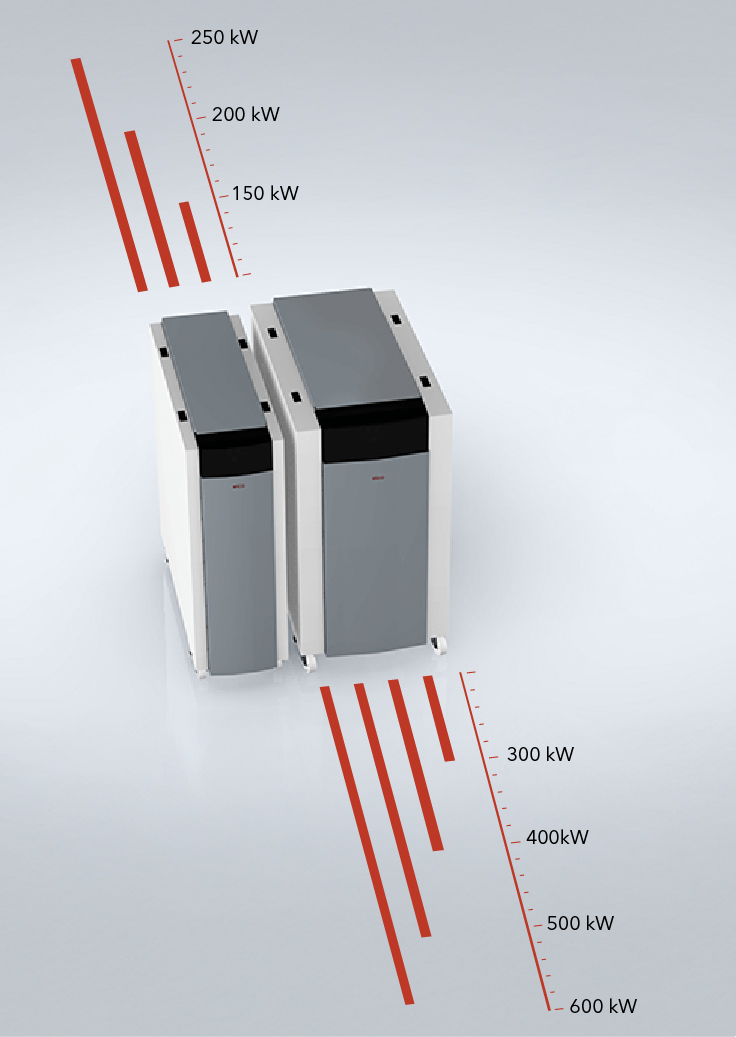

Clase de performanță
Gama TRIGON® XL cuprinde 7 modele, de la TRIGON® XL 150 până la TRIGON® XL 570. În funcție de model, gama atinge o putere termică nominală maximă cuprinsă între 151,2 și 572,8 kW la 40/30 °C sau între 142,3 și 540,2 kW la 80/60 °C.

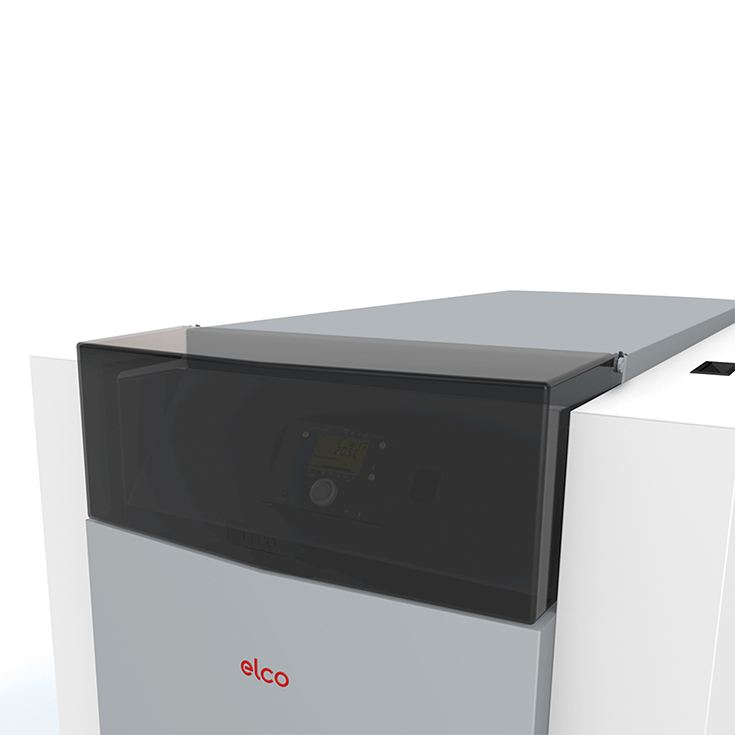

Funcții versatile de control

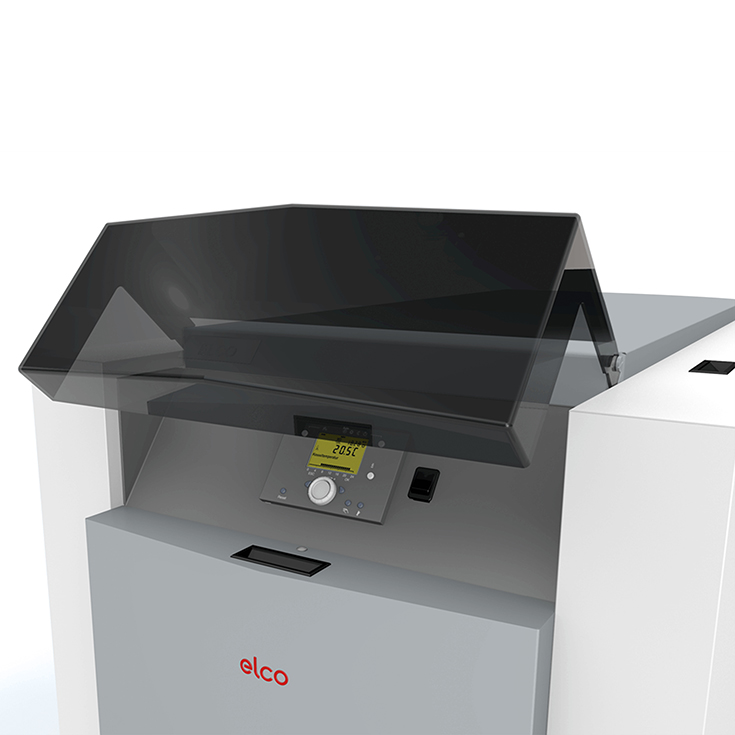

Afișajul clar cu text simplu și funcția integrată de cascadare master-slave pentru până la 8 centrale facilitează controlul confortabil al sistemului. Modulele extensibile permit conectarea unor circuite suplimentare de încălzire, sisteme solare sau surse externe de căldură.

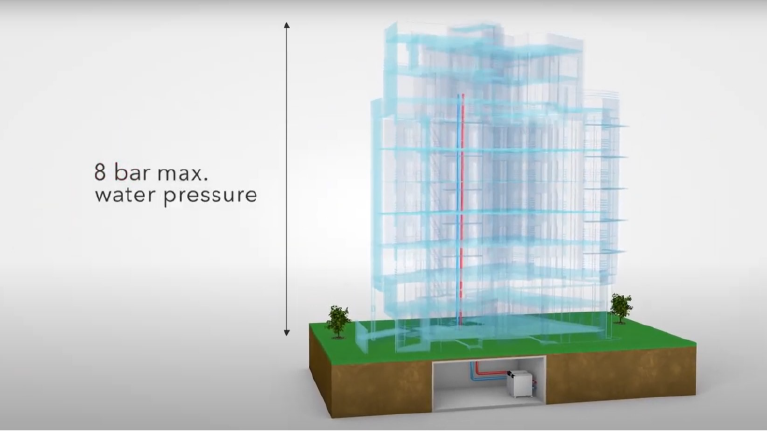

Gamă largă de aplicații
Cu o presiune admisă a apei de până la 8 bar, TRIGON® XL este potrivită pentru utilizarea în clădiri înalte și, cu o proiectare hidraulică adecvată, poate fi instalată fără separarea sistemului. Diferența de temperatură tur/retur de până la 30 K facilitează integrarea TRIGON® XL în sisteme de încălzire centralizată adecvate, în funcție de proiectarea hidraulică, condițiile de funcționare și cerințele operatorului de rețea.

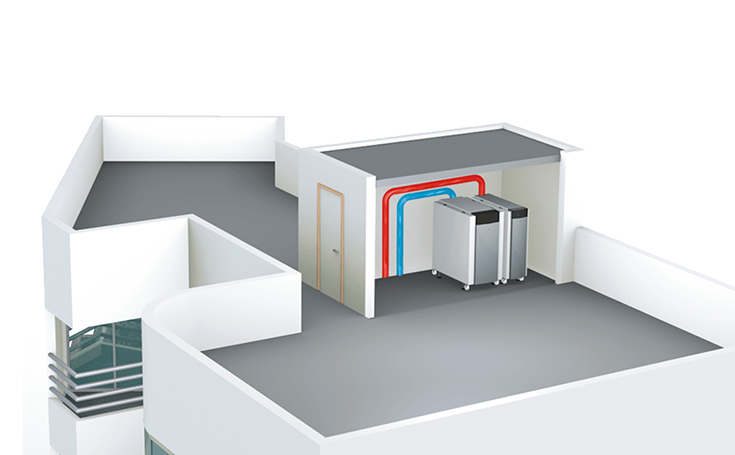

Construcție ușoară
Datorită volumului redus de apă, centrala în condensație pe gaz este potrivită pentru instalarea ca sistem de încălzire pe acoperiș, cu condiția respectării cerințelor structurale, de rezistență și tehnice. Volumul redus de apă contribuie, de asemenea, la un răspuns dinamic îmbunătățit al centralei.
De ce ELCO?
Gata să te ajutăm ori de câte ori ai nevoie
Pentru noi, un serviciu de calitate este esențial: suntem alături de tine 365 de zile pe an, non-stop. Cu aproximativ 300 de angajați în service în Germania, ne asigurăm că primești suportul potrivit în caz de urgență.⁵
Descoperă serviciile noastre
Soluții de încălzire ELCO utilizate în practică
Descoperă proiecte reale și aplicații ale sistemelor de încălzire ELCO. Studiile noastre de caz arată modul în care produsele noastre sunt utilizate în practică într-o varietate de tipuri de clădiri – de la renovarea proprietăților existente până la clădiri noi. Descoperă detalii tehnice, procesul de instalare și modul în care sistemele sunt implementate la fața locului.
Către proiectele noastre de referință
Hidrogen pentru încălzire
Hidrogenul este considerat un vector energetic care poate juca, de asemenea, un rol în furnizarea de energie termică. Dar ce este hidrogenul, cum este produs și ce rol poate avea în alimentarea cu căldură?
TRIGON® XL este deja certificată pentru funcționarea cu până la 20% hidrogen și biometan.
Află mai multe despre hidrogen⁵ Disponibilitatea și timpii de răspuns depind de zona de service și de condițiile contractuale.
Date tehnice
| TRIGON XL | 150 | 200 | 250 | 300 | 400 | 500 | 570 |
|---|---|---|---|---|---|---|---|
| Performanta min. - max. 40/30°C [kW] | 35.4 - 151.2 | 47.4 - 202.3 | 53.4 - 252.3 | 64.2 - 303.3 | 85.6 - 404.3 | 106.9 - 505.2 | 135.1 - 572.8 |
| Nivel zgomot[dB(A)] | 70 | 70 | 70 | 70 | 77 | 77 | 77 |
| Dimensiuni I x L x A [mm] | 1457 x 466 x 1349 | 1457 x 466 x 1499 | 1457 x 466 x 1649 | 1460 x 746 x 1348 | 1460 x 746 x 1496 | 1460 x 746 x 1646 | 1460 x 746 x 1769 |
| Greutate[kg] | 290 | 332 | 366 | 434 | 496 | 540 | 595 |

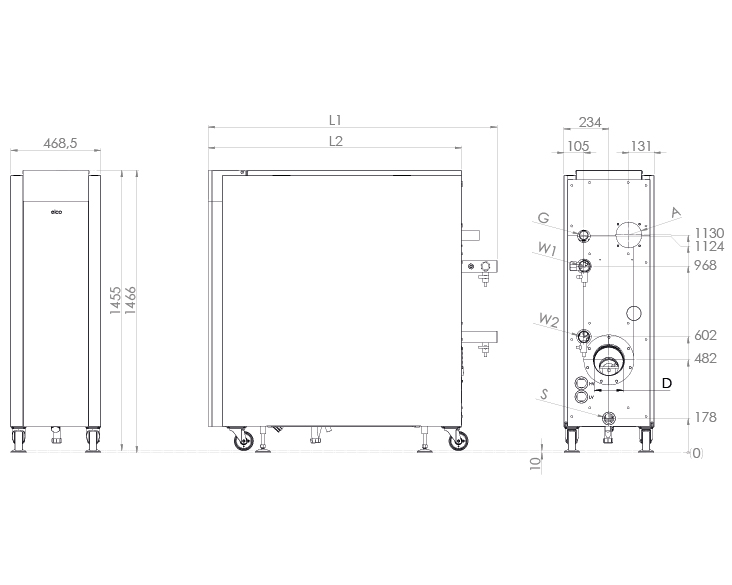

Dimensiunile TRIGON® XL 150, 200 și 250
A = Racord de admisie aer | D = Racord gaze de ardere | G = Racord gaz | S = Racord condens

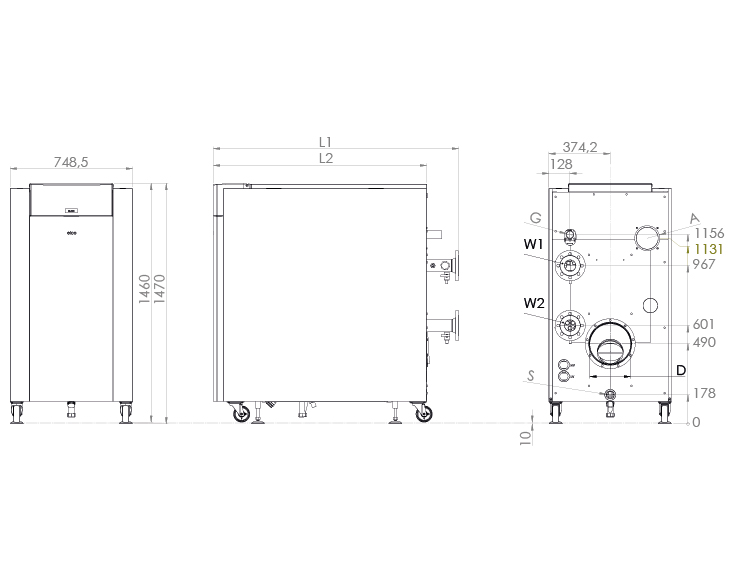

Dimensiunile TRIGON® XL 300, 400, 500 și 570
L1 = Lungimea centralei cu racord de apă | L2 = Lungimea centralei fără racord de apă | W1/W2 = Racorduri de apă
Accesorii

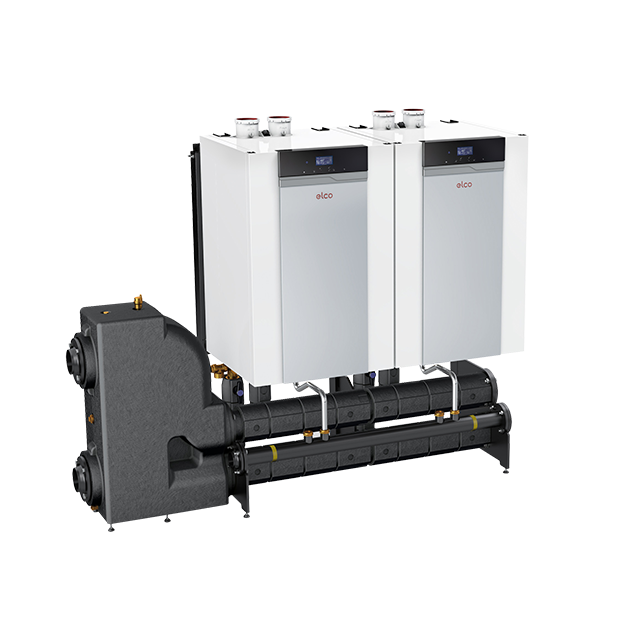

Gamă de accesorii Plug & Play
Kit-urile de sistem preasamblate pentru distribuitoare hidraulice și schimbătoare de căldură cu plăci, bazate pe principiul Plug & Play, pot simplifica planificarea, punerea în funcțiune și instalarea profesională.
Separarea hidraulică a sistemului utilizând un distribuitor sau un schimbător de căldură cu plăci
Schimbătoarele de căldură cu plăci și distribuitoarele sunt utilizate pentru separarea circuitului hidraulic al sistemului de încălzire în circuitul centralei și circuitul consumatorului. Acest lucru permite adaptarea sistemului la cerințele locale, atât în cazul clădirilor noi, cât și al renovărilor (cu condiția îndeplinirii cerințelor relevante privind hidraulica și calitatea apei).
Gamă extinsă de accesorii de control
Gama extinsă de accesorii de control este concepută pentru o varietate largă de aplicații, de exemplu adăugarea unor zone suplimentare de încălzire, integrarea sistemelor solare, izolarea sistemului sau integrarea în sisteme de management al clădirii, precum și pentru alte funcții de control descrise în documentația tehnică.
