Design bine conceput
În funcție de varianta de putere, THISION® L PLUS este echipată cu unul sau două schimbătoare de căldură. În variantele cu două schimbătoare de căldură, acestea pot funcționa independent unul față de celălalt.

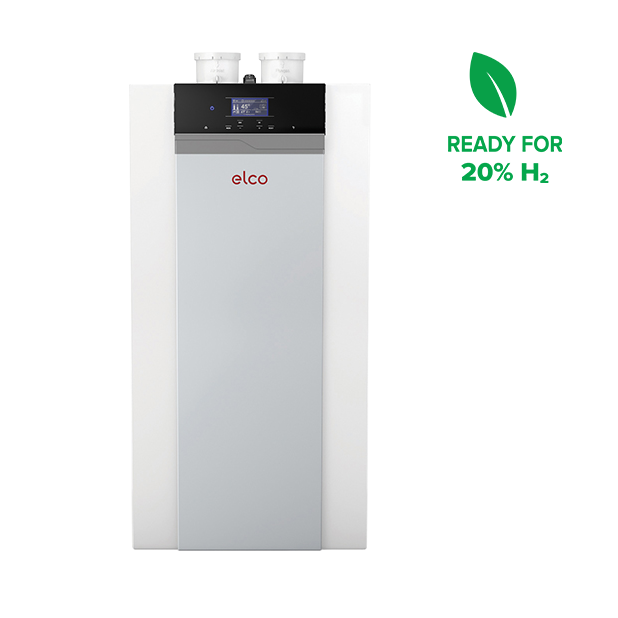

THISION® L PLUS
Centrală în condensație pe gaz cu montaj pe perete
Putere: 60 kW până la 200 kW
Putere: 60 kW până la 200 kW
THISION® L PLUS este o centrală în condensație pe gaz pentru sisteme de încălzire comerciale, disponibilă în diferite variante de putere și configurații în cascadă. Gama include modele cu unul sau două schimbătoare de căldură, precum și o variantă pregătită pentru funcționarea cu până la 20% hidrogen.
Caracteristici principale pe scurt
Tehnologie HEX3 și schimbător de căldură din oțel inoxidabil
Schimbătorul de căldură din oțel inoxidabil cu tehnologie HEX3 facilitează transferul controlat al căldurii. Trei zone de combustie special concepute contribuie, de asemenea, la limitarea formării NOx și CO.²
Sistem de rezervă integrat
Două schimbătoare de căldură care funcționează independent unul față de celălalt formează un sistem de cascadă integrat. Cu un raport de modulare de până la 1:10, centrala își poate adapta flexibil puterea la necesarul sistemului de încălzire.

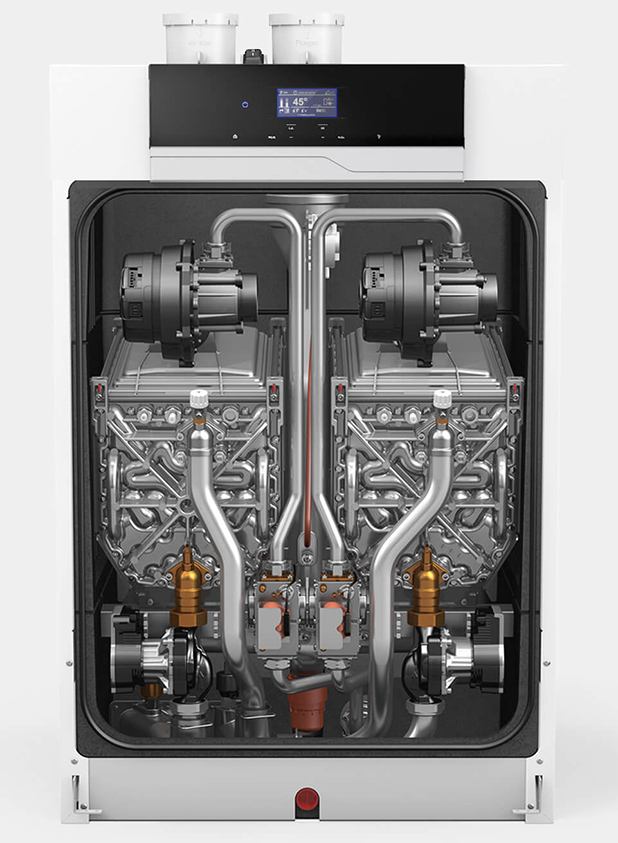

Plug & Play
Componentele principale integrate și piesele esențiale accesibile din partea frontală facilitează instalarea, punerea în funcțiune și întreținerea. Panoul de control poziționat în partea superioară simplifică suplimentar operarea.
Soluții de putere și cascadă
Configurată în serie sau spate în spate, THISION® L PLUS poate atinge o putere totală de până la 1,6 MW în configurație de cascadă.¹ Componentele integrate ale circuitului primar de încălzire facilitează instalarea și, în funcție de configurația sistemului și condițiile tehnice existente, integrarea în sistemele de încălzire.

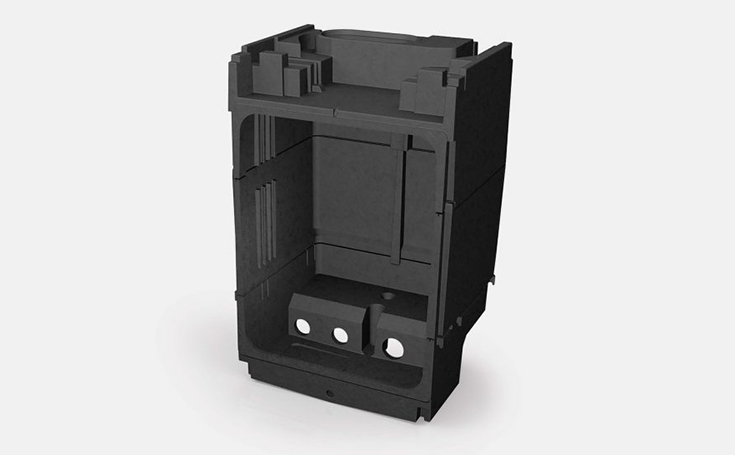

Izolație optimizată
Carcasa centralei, izolată complet cu polipropilenă expandată, contribuie la reducerea pierderilor de căldură și limitează transmiterea zgomotului către exterior.³
Control conectat
THISION® L PLUS poate fi integrată într-un sistem de automatizare a clădirii prin interfețe adecvate. Funcțiile de control disponibile depind de protocolul de comunicare, sistemul de management al clădirii utilizat și configurația sistemului.⁴
Pregătită pentru hidrogen
Centrala în condensație pe gaz este proiectată pentru amestecuri de gaze care conțin până la 20% hidrogen.
¹ Configurație în cascadă pentru 1,6 MW: 8 centrale într-o cascadă DUO în serie sau 4+4 centrale într-o cascadă DUO spate în spate. Dimensiuni maxime: 6.520 × 1.700 × 755 mm sau 3.880 × 1.700 × 1.510 mm (L × Î × A). Designul necesită o configurație adecvată a centralei și o planificare hidraulică corespunzătoare.
² Specificații pentru THISION® L PLUS 60: eficiență energetică sezonieră pentru încălzirea spațiului ηs 93%.
³ Nivel de putere sonoră pentru THISION® L PLUS 60 = 62 dB(A), măsurat la interior conform EN 12102.
⁴ Înainte de integrare, protocolul de comunicare suportat, interfața necesară și funcțiile disponibile pentru sistemul specific de management al clădirii trebuie verificate tehnic.

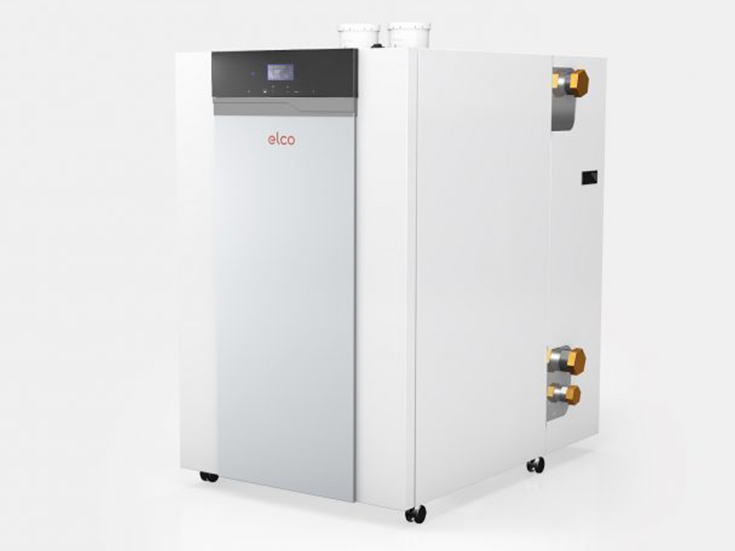

Pregătită pentru instalare rapidă

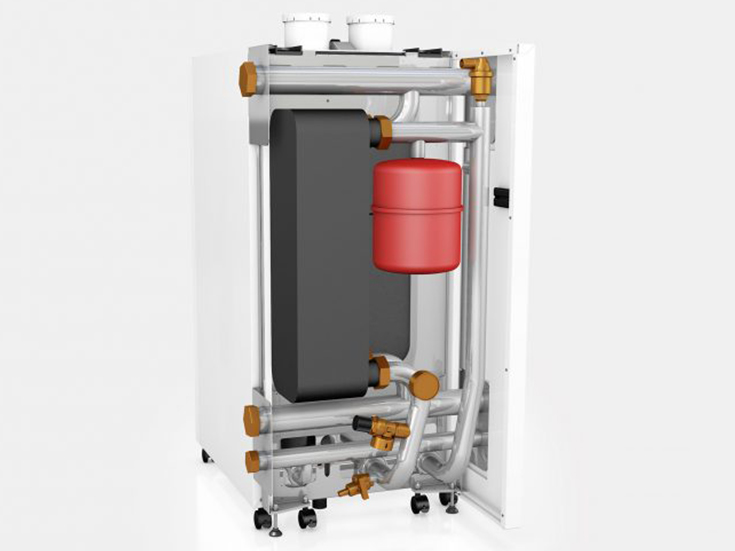

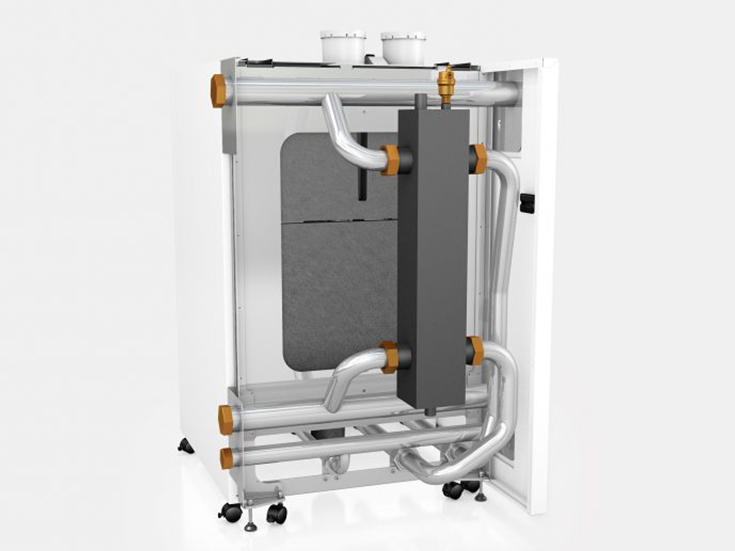

THISION® L PLUS dispune de pompe integrate. Astfel, este eliminată necesitatea instalării separate a pompelor și a componentelor suplimentare asociate. În plus, centrala este livrată cu o supapă de sens și un manager de cascadă deja instalate, fiind pregătită pentru o operare simplificată.
Deoarece componentele principale, precum pompa și supapele de sens, sunt instalate în interiorul centralei, acestea sunt deja integrate din fabrică și nu necesită montaj separat. Noul sistem de control pentru THISION® L PLUS, împreună cu accesoriile disponibile, completează echipamentul pentru diferite configurații de sistem și facilitează instalarea și punerea în funcțiune. În soluția modulară, centralele individuale sunt echipate deja cu un separator hidraulic sau un schimbător de căldură cu plăci.
Tehnologia HEX3 pentru control precis al combustiei
Tehnologia HEX3 combină o eficiență energetică sezonieră ridicată pentru încălzirea spațiului cu emisii reduse de NOx și, prin controlul precis al combustiei, contribuie la limitarea formării CO.⁵

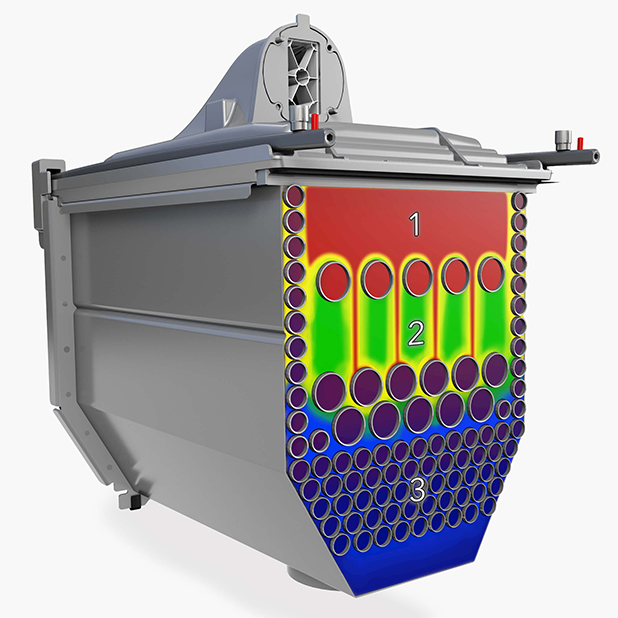

Zone de combustie optimizate
Prin controlul unor zone specifice cu cerințe diferite, căldura conținută în gazele de ardere este transferată treptat către sistemul de încălzire. În zona 1, gazele de ardere sunt răcite rapid sub 1.000 °C datorită unui timp redus de staționare. Acest control precis al temperaturii contribuie la limitarea formării NOx.⁶
În zona 2, designul crește rezistența la curgere astfel încât gazele de ardere sunt menținute peste 600 °C cât mai mult timp posibil. Acest lucru favorizează o combustie cât mai completă și limitează formarea monoxidului de carbon. Condensarea și transferul energiei rămase din gazele de ardere au loc la aproximativ 56 °C în zona 3.
Reducerea controlată a pierderilor de căldură și a zgomotului
Izolația completă a carcasei cu polipropilenă expandată contribuie la reducerea pierderilor de căldură prin carcasă. În același timp, izolația limitează transmiterea zgomotului către exterior.⁵ Specificații pentru THISION® L PLUS 60: eficiență energetică sezonieră pentru încălzirea spațiului ηs de 93% și clasă de eficiență energetică A (interval A+++ până la D), conform Regulamentului (UE) nr. 811/2013. Emisiile de NOx: 21,7 mg/kWh conform EN 15502, pe baza valorii calorifice superioare (GCV), clasa NOx 6. Pentru limitarea formării CO, gazele de ardere sunt menținute la o temperatură de peste 600 °C cât mai mult timp posibil în zona 2.
⁶ Pentru THISION® L PLUS 60, emisiile de NOx sunt de 21,7 mg/kWh conform EN 15502, pe baza valorii calorifice superioare (GCV).
Control, reglare și integrarea sistemului
THISION® L PLUS suportă diferite module bus pentru conectarea la sisteme de management al clădirii, precum MODBUS, KNX, LON și BACnet. Acestea oferă multiple opțiuni pentru integrarea și monitorizarea centralei.

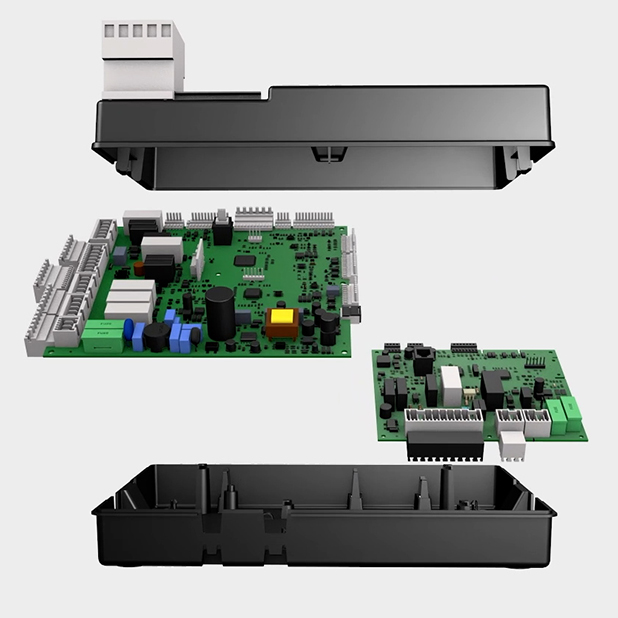

Sistem de control nou dezvoltat
Noua placă electronică dezvoltată cu logică master-slave, împreună cu managerul de cascadă, permite controlul ambelor schimbătoare de căldură în funcție de necesar.

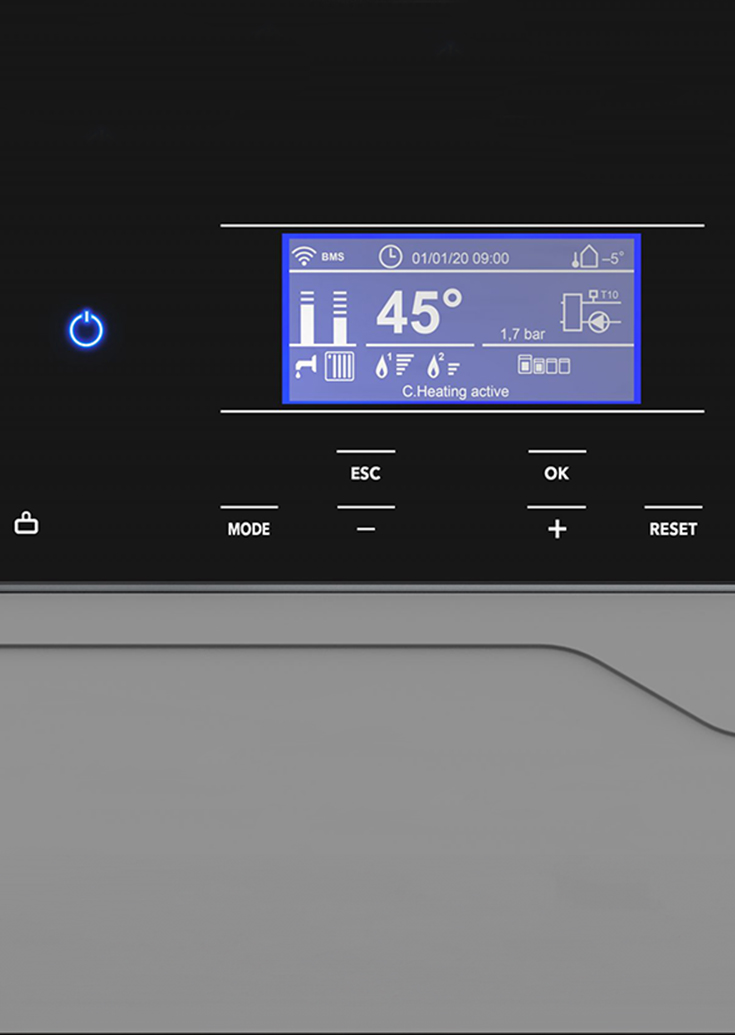

Noul sistem de control și operare prin ecran tactil
Noul sistem de control a fost complet reproiectat și include operare prin ecran tactil. Panoul de control oferă și funcții suplimentare, inclusiv simulări pentru testare și instruire.
Componente din oțel inoxidabil rezistente la coroziune
În timpul condensării, componentele acide ale condensului, precum acidul sulfuric și acidul azotic, pot afecta suprafața materialelor nepotrivite pentru schimbătoarele de căldură. Acest lucru poate duce la deteriorarea stratului protector al materialului și, implicit, la coroziune progresivă, care poate afecta transferul de căldură. În condițiile de condensare specifice centralei, oțelul inoxidabil prezintă o rezistență mai mare la coroziune decât aliajul de aluminiu testat.⁷ Din acest motiv, componentele traseului de combustie THISION® L PLUS care intră în contact cu gazele de ardere și condensul sunt fabricate din oțel inoxidabil.

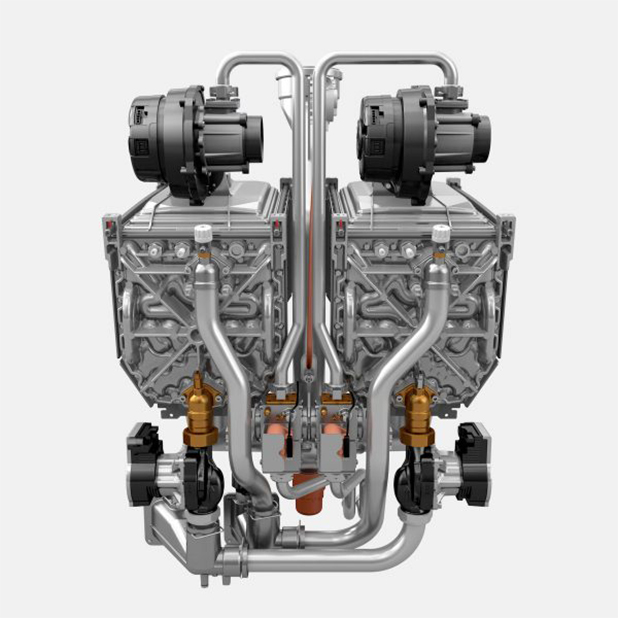

Două schimbătoare de căldură pentru redundanță integrată
Cu o gamă de putere de la 60 kW la 200 kW pentru o singură centrală și până la 1,6 MW în configurație de cascadă, sistemul oferă o gamă largă de aplicații în sectorul comercial. Acest lucru este posibil datorită redundanței interne: două schimbătoare de căldură amplasate compact în centrală pot funcționa independent unul față de celălalt.
⁷ Vă rugăm să furnizați detalii despre materialele comparate, condițiile de testare, metoda de testare, rezultatele, sursa datelor și anul de referință.
Întreținere și accesibilitate
THISION® L PLUS a fost proiectată ținând cont de cerințele de întreținere și service. Dispunerea componentelor și accesibilitatea unității facilitează instalarea, întreținerea și operarea.

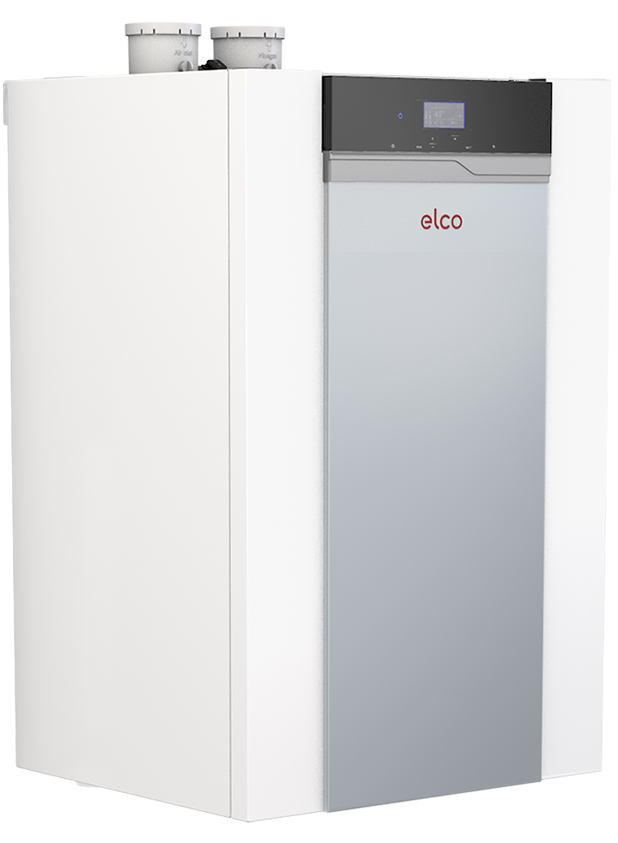

Designul tehnic al THISION® L PLUS ia în considerare, de asemenea, cerințele de întreținere și service. Carcasa complet detașabilă permite accesul la componente din partea frontală a unității.
Interfața HMI este poziționată în partea superioară a unității – indiferent dacă centrala este utilizată ca unitate independentă sau într-o configurație de cascadă. Acest lucru permite instalarea, întreținerea și operarea din partea frontală.
De ce ELCO?
Suntem pregătiți să vă ajutăm ori de câte ori aveți nevoie
Pentru noi, un serviciu de calitate este esențial: suntem aici pentru dumneavoastră 365 de zile pe an, non-stop. Cu aproximativ 300 de specialiști de service în Germania, ne asigurăm că primiți suportul potrivit în situații de urgență.¹
Descoperă serviciile noastre
Soluții de încălzire ELCO utilizate în practică
Descoperă proiecte reale și aplicații ale sistemelor de încălzire ELCO. Studiile noastre de caz prezintă modul în care produsele noastre sunt utilizate în diferite tipuri de clădiri – de la renovarea proprietăților existente până la construcții noi. Află mai multe despre detaliile tehnice, procesul de instalare și modul în care sistemele sunt implementate la fața locului.
Descoperă referințele noastre
Hidrogen pentru încălzire
Hidrogenul este considerat un vector energetic care poate juca un rol important și în domeniul încălzirii. Dar ce este hidrogenul, cum este produs și ce rol poate avea în alimentarea sistemelor de încălzire?
THISION® L PLUS este deja certificată pentru funcționarea cu până la 20% hidrogen și biometan.
Află mai multe despre hidrogen¹ Disponibilitatea și timpul de răspuns depind de zona de service și de condițiile contractuale.

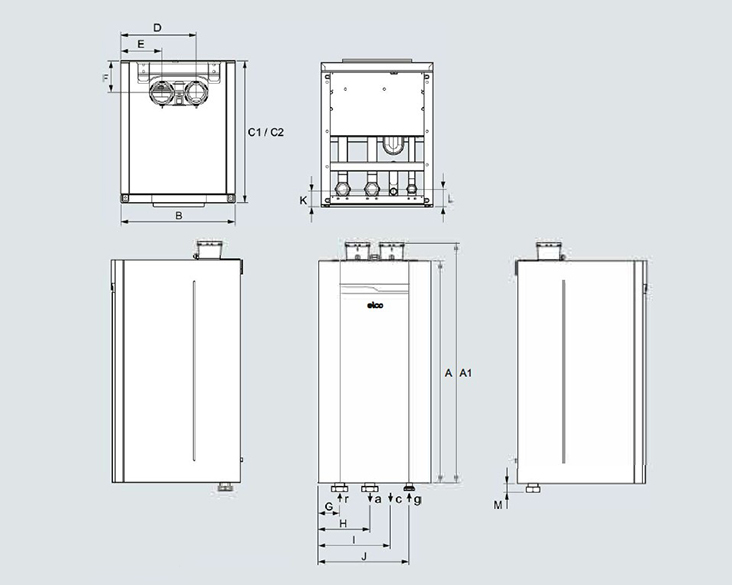

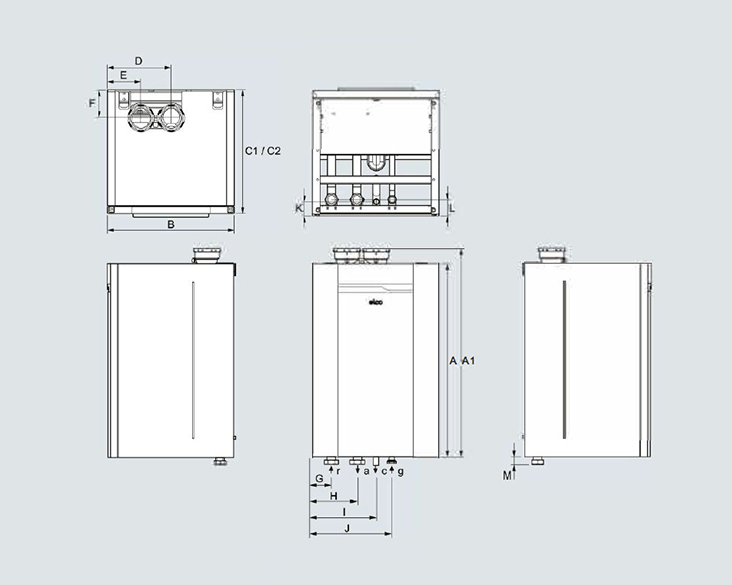

Date tehnice
| THISION L PLUS | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
|---|---|---|---|---|---|---|---|
| Performanta min. - max. 40/30°C [kW] | 16.1 - 62.6 | 16.1 - 72.0 | 19.9 - 99.0 | 16.2 - 122.2 | 16.0 - 142.4 | 16.1 - 170.9 | 19.8 - 197.4 |
| Clasa Eficienta energetica* Incalzirea spatiului | A / A+ | A / A+ | - | - | - | - | - |
| Nivel zgomot[dB(A)] | 62 | 65 | 60 | 67 | 70 | 67 | 63 |
| Dimensiuni I x L x A [mm] | 1050 x 1050 x 595 | 1050 x 1050 x 595 | 1050 x 1050 x 675 | 1050 x 1050 x 595 | 1050 x 1050 x 595 | 1050 x 1050 x 675 | 1050 x 1050 x 675 |
| Greutate[kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Clasa de eficiență energetică: Încălzire spațiu: produs/sistem conform Regulamentului (UE) 811/2013
Interval etichetă produs: A+++ până la D
Interval etichetă sistem: A+++ până la G

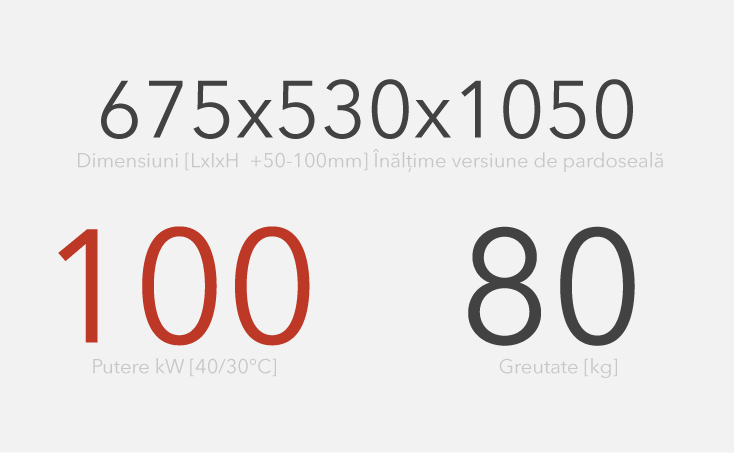

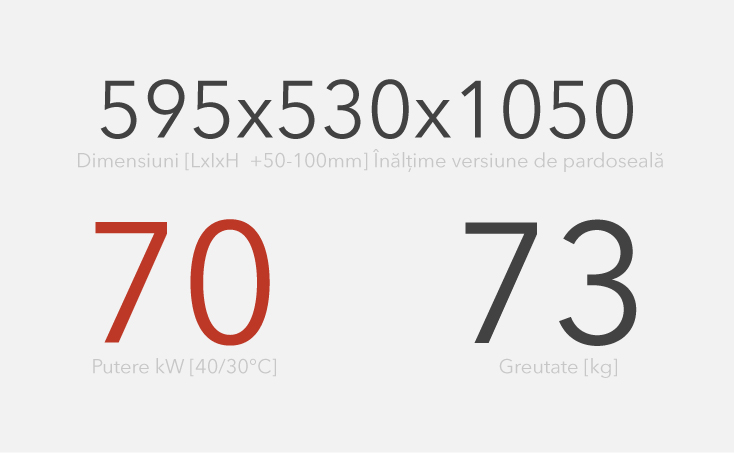

Schimbător de căldură simplu

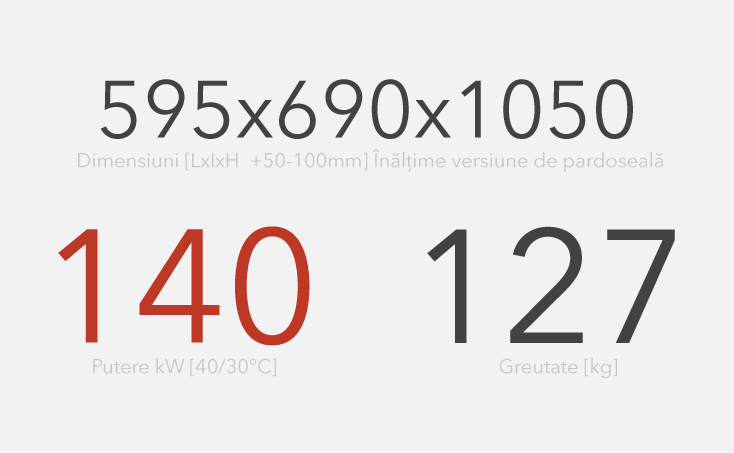

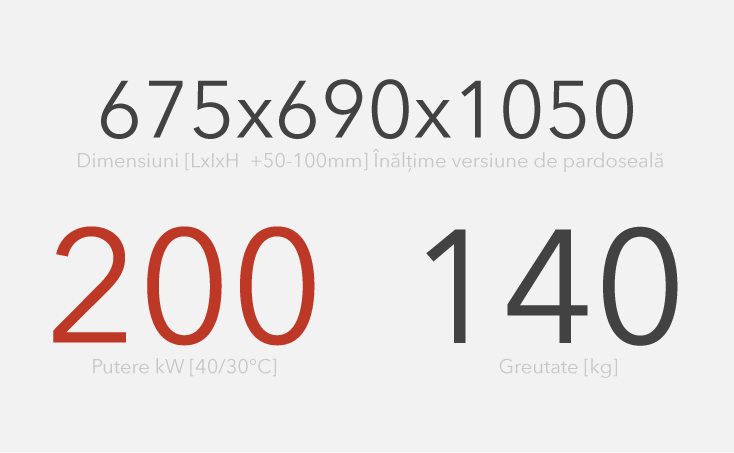

Schimbător de căldură dublu
THISION® L PLUS și TRIGON® L PLUS sunt disponibile fiecare în șapte modele, cu puteri cuprinse între 60 și 1.600 kW. Diferitele variante de design și dimensiuni permit alegerea soluției potrivite în funcție de cerințele de spațiu și de specificațiile tehnice ale instalației.
Instalare

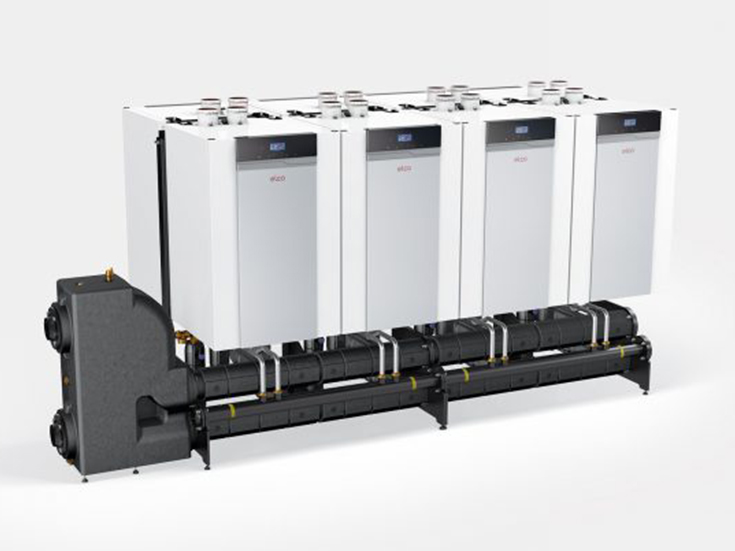

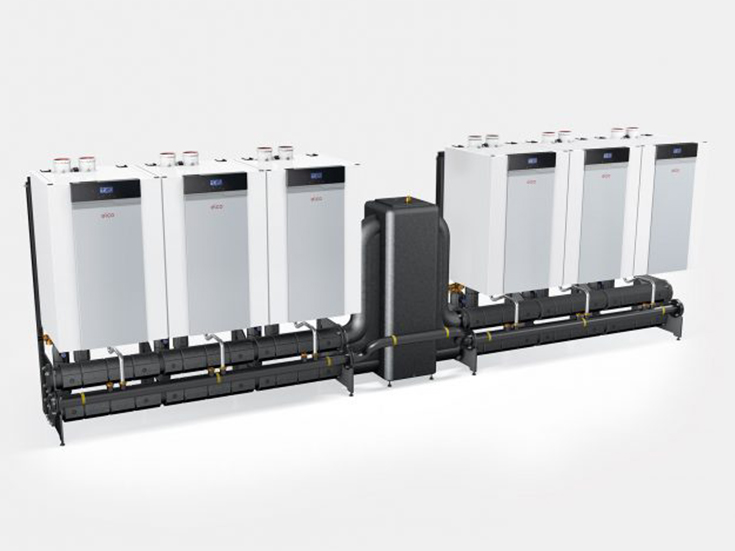

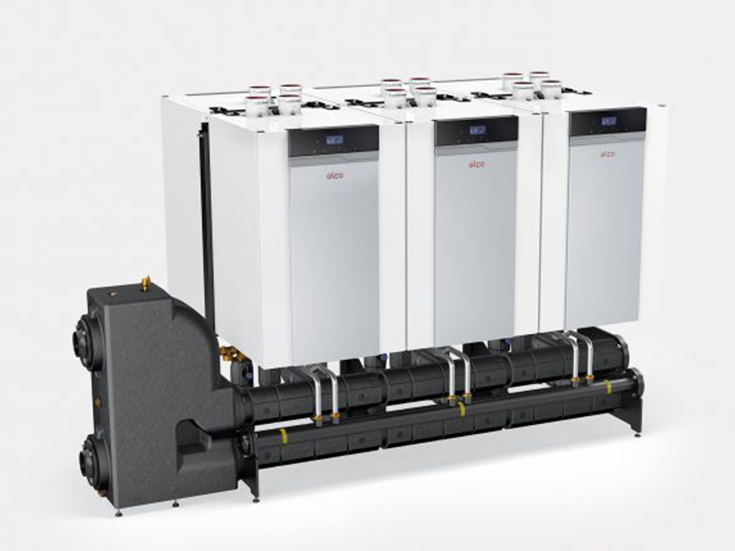

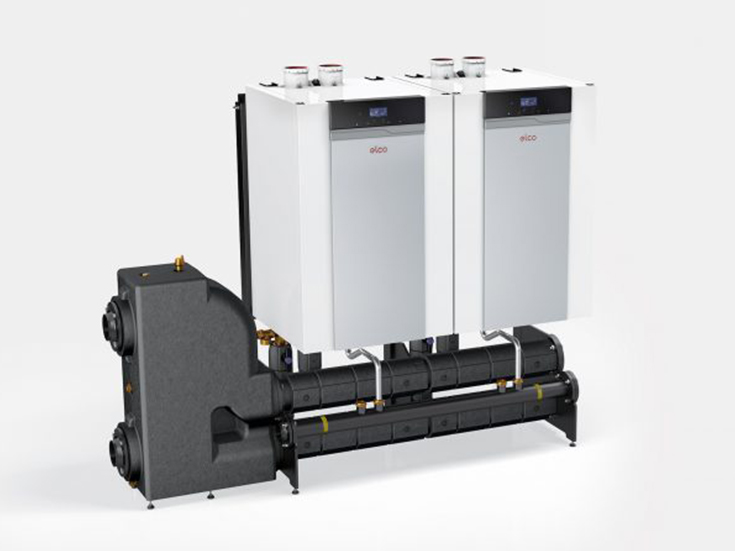

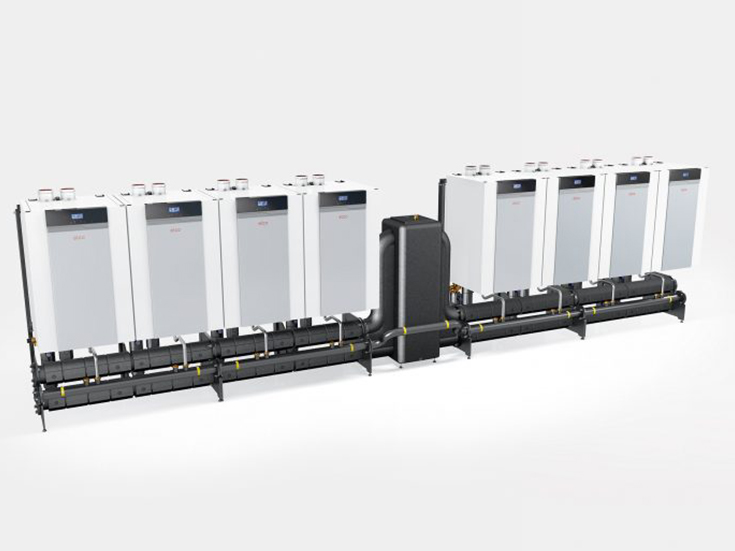

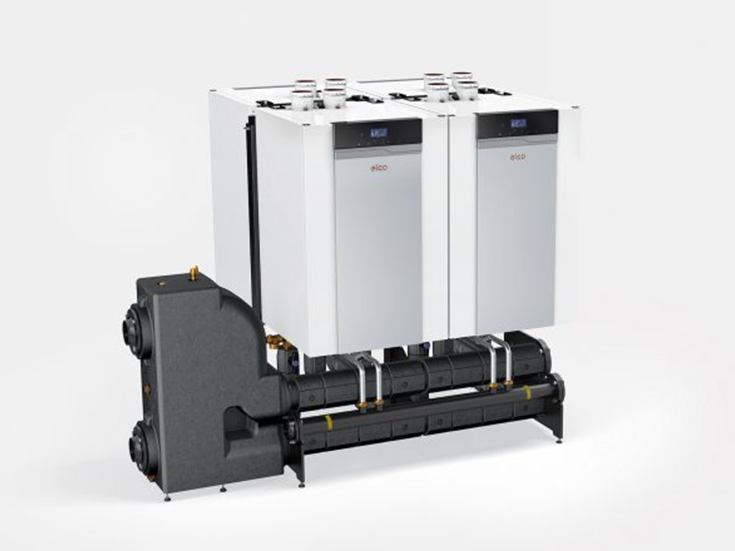

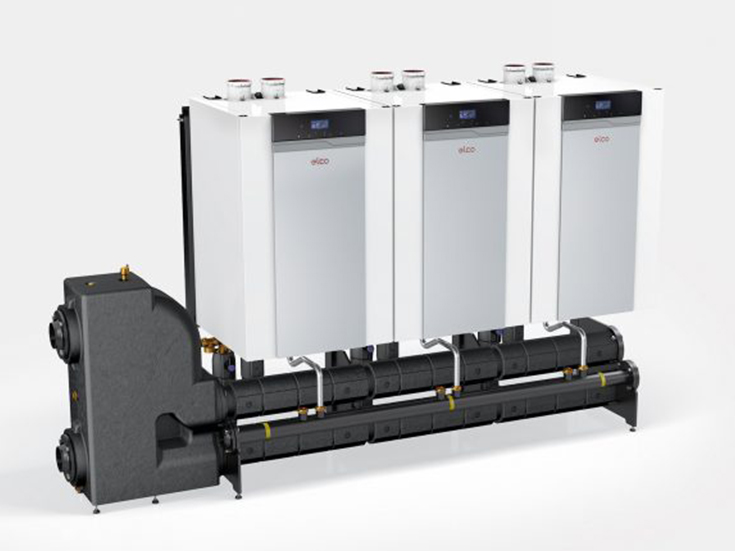

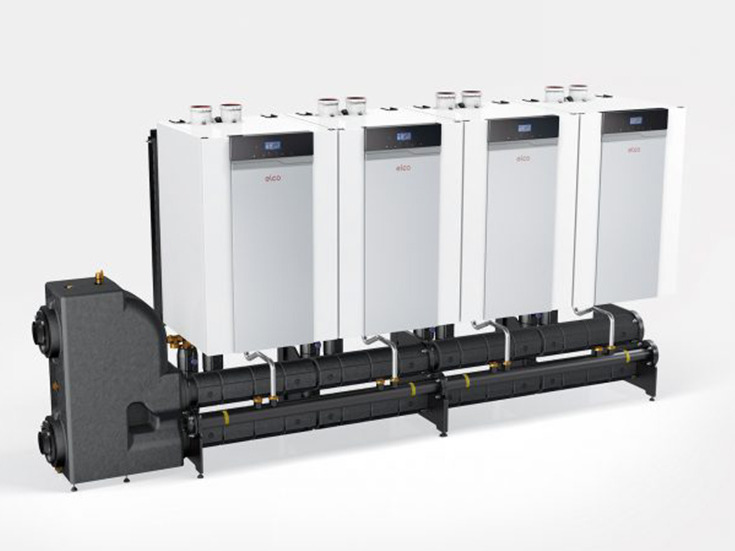

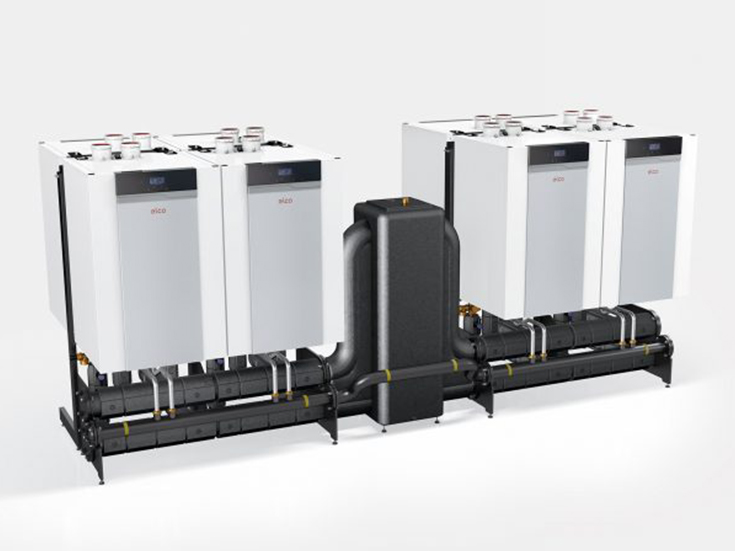

THISION® L PLUS este disponibilă în configurații în linie sau spate în spate, cu până la opt centrale, și oferă puteri de încălzire de până la 1,6 MW. Soluțiile de instalare și cascadă includ componente integrate pentru circuitul primar de încălzire și pot fi utilizate în funcție de configurația specifică a sistemului. Împreună cu TRIGON® L PLUS, această centrală în condensație pe gaz este disponibilă și în variantă de montaj pe pardoseală.
Conducte de evacuare
ELCO oferă o gamă de conducte de evacuare și componente pentru sistemele de încălzire. Conductele de evacuare sunt disponibile în variante rigide sau flexibile. Sistemele sunt furnizate din plastic și metal. În funcție de structura existentă a clădirii și specificațiile tehnice, instalarea poate fi posibilă fără reabilitarea completă a coșului de fum (compatibilitatea, cerințele de instalare și necesitatea reabilitării trebuie evaluate la fața locului).
Boilere
ELCO oferă o gamă variată de rezervoare de acumulare pentru prepararea apei calde menajere, adaptate diferitelor configurații de sistem. Varietatea modelelor și a capacităților de stocare permite alegerea opțiunii care răspunde cel mai bine cerințelor sistemului specific.
Unități de pompare
Unitățile de pompare, echipate cu pompe de înaltă eficiență pentru DN25 până la DN40, pot fi montate direct pe centrală folosind kituri speciale de conectare.
Module Clip-in și controlere de extensie
Modulele Clip-in și controlerele de extensie sunt potrivite pentru o gamă largă de aplicații, de exemplu extinderea sistemului pentru includerea unor circuite suplimentare de încălzire, integrarea energiei solare, separarea sistemului și alte funcții utile.
